Решающее наступление

«Понаехали тут!» – редактор сочно материл всё прибывающие материнки. Собрать их скопом в «Большой тест» – его идея. И кажется, удачная. Нагрянувшая в Новый год свежая архитектура Sandy Bridge от Intel вызвала большой переполох в IT-изданиях. Вначале внимание привлекли долгожданные анонсы новых плат (наперегонки!) и процев, потом печально известная «болячка» одного из транзисторов южного моста в наборах логики Intel шестой серии, ударившая по всем игрокам рынка. Общее мнение: вышло много шума из ничего, как мы увидим в тесте, имеется достаточное количество плат, помимо стандартной пары SATA 6Gb/s предлагающих еще два-четыре высокоскоростных SATA-порта на дополнительном чипе (обычно – Marvell), не подверженных ускоренному старению.

Емкости нынешних накопителей таковы, что в типичном домашнем компе их, оказывается, установлено не так много. История закончилась тем, что Intel признала ошибку, вендоры быстро обновили существующие модели материнок, а маркетологи повсюду натыкали новых ярких значков. Если увидите на коробке что-то кричащее вроде «B3 Stepping chipset!», значит, плата из модернизированной серии. Не растерялись и отечественные умельцы. На некоторых радиорынках поставлена на поток замена моста, конечно же за деньги и без какой-либо фирменной гарантии, – сие есть попытка заработать немного хрустящих банкнот.

Не спешите: у любой более-менее серьезной торговой организации имеется утвержденный регламент обмена «дефектных» плат в период гарантийного срока, ознакомьтесь вначале с ним и действуйте по обстоятельствам. Да и не факт, что проблема проявит себя в вашей материнке: процент выходящих из строя девайсов невелик. Как бы то ни было, производители очень дружно выпустили легион материнских плат под новый процессор, на любой вкус. У любого из них моделей материнок как минимум две: на младшей версии чипсета H67 и флагмане P67. Вот-вот должны появиться на полках десятки девайсов на «корпоративных» наборах логики B65 и Q67, которые плотно оккупируют нижние ценовые сегменты. Одна из этих плат, от Gigabyte, попала в тест, поскольку уже продается и неплохо конкурирует с решениями на H67.

Цель нашего теста – окинуть взглядом небольшой сектор рынка и дать пользователю информацию о стоимости новой платформы, ассортименте плат, чтобы привести его к пониманию, необходим ли ему сейчас немедленный апгрейд или же стоит дождаться осени: к этому времени AMD обещала долгожданный Bulldozer, а Intel – LGA 2011, что должно означать в числе прочих интересных перипетий конкурентной борьбы и некоторое удешевление испытываемых сегодня платформ.

Взятые в тест материнки выбраны по единому принципу: наличие поддержки камней с процессорным разъемом LGA 1155. Ни форм-фактор, ни цена роли не играли – по ходу повествования встретятся и бюджетные устройства, и топовые геймерские мамки. Работоспособность и «склонность» материнок к разгону проверялись на процессоре Intel Core i7 2600K, который уже успел завоевать признание в оверклокерских кругах. При номинальной частоте 3,4 ГГц без каких-либо дополнительных ухищрений он работает на 4,0-4,5 ГГц, а при немного более мощном охлаждении и 5 ГГц ему по плечу. Оверклокинг одобрен и самой Intel: множитель у этого камня открыт, что делает эксперименты простыми и безопасными для остальных сожителей CPU.

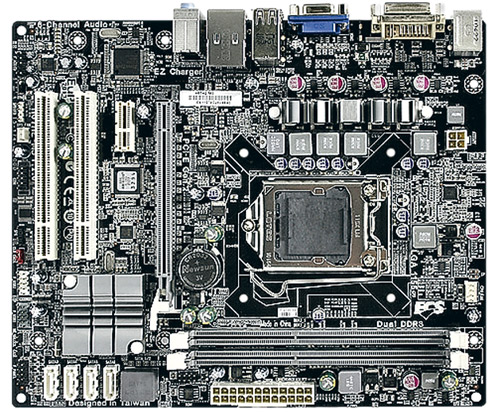

ECS H67H2-M3

• Чипсет: Intel H67 Express
• Поддержка памяти: 2 х DDR3
• Интерфейсы: PCIE x16, PCIE, 2 x PCI, 2 x SATA 6 Gb/s, 4 x SATA 3 Gb/s
• Разъемы: 4 х USB 2.0, 2 х USB 3.0, DVI, VGA, RJ-45, PS/2, Audio
• Форм-фактор: microATX

Отправная точка сегодня – одна из самых недорогих плат с процессорным разъемом LGA 1155. Пусть она не блистает десятками медалек от авторитетных изданий, но свою работу выполнить способна. Для экономии средств при смене платформы можно (и даже нужно) задействовать видеоядро, встроенное «на всякий случай» во все процы архитектуры Sandy Bridge. Надо понимать, что столь низкая цена платформы без обрезаний не далась: под нож отправились пара слотов DIMM (в оставшиеся легко можно запихнуть 8 Гбайт) и видеовыход HDMI, пусть он поддерживается даже со стороны чипсета. Одно это ограничивает применение платы в медиацентрах, хотя при использовании дискретной видюхи все может быть.

BIOS материнки основан на коде от AMI. Настроек, конечно же, по минимуму, но присутствуют даже функции умеренного оверклокинга – юстировка напряжения и множителя процессора в обычном и турборежимах, регулировки таймингов памяти (только четыре основных параметра – tCL, tRP, tRD, tRAS). При стоимости процессора около 3000 руб. (Core i3, конечно) суммарная цена платформы получается невысокой, что открывает материнке дорогу в офисные системники. Вот там она точно придется ко двору.

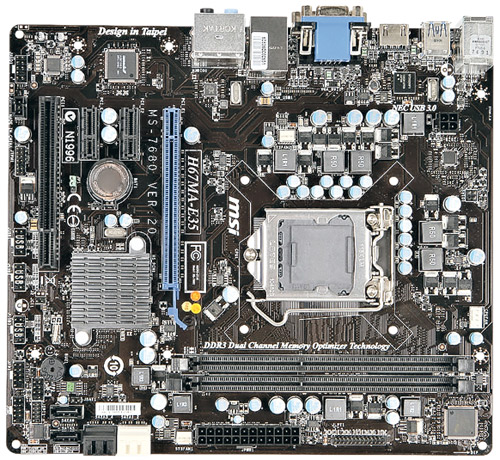

MSI H67MA-E35

• Чипсет: Intel H67 Express
• Поддержка памяти: 2 х DDR3
• Интерфейсы: PCIE x16, 2 x PCIE x1, PCI, 2 x SATA 6 Gb/s, 4 x SATA 3 Gb/s
• Разъемы: 4 х USB 2.0, 2 х USB 3.0, DVI, VGA, HDMI, RJ-45, PS/2, Audio
• Форм-фактор: microATX

Эту «микрозвездную» материнку я бы порекомендовал небогатым владельцам старых ПК, давно просящихся в мусорку. Причины на то есть. Во-первых, здесь есть все необходимое – HDMI, USB 3.0, SATA 6 Gb/s. Во-вторых, у этой MSI звуковая подсистема – чип Realtek ALC887, поддерживающий схему 7.1, лучший, чем в предыдущей плате от ECS. И в-третьих, у нее имеется исчерпывающая инструкция, с фотографиями и качественными иллюстрациями – для новичков она будет очень полезной. Еще один плюс плате – твердотельные конденсаторы, причем все, без исключений, хотя часто в бюджетном секторе такие емкости устанавливают только на подсистему питания процессора.

В остальном мать без каких-либо ярких особенностей, то есть реализовано все то, что заложено в спецификацию набора логики. А управление платой собрано воедино в EFI BIOS от AMI. Ее возможности значительно превышают возможности вверенного ей железа (смайл). Можно погнать не только CPU, но и память, и видеоядро процессора. Как с разогнанными комплектующими будет справляться достаточно слабая подсистема питания (не оснащенная, кстати говоря, радиаторами), мне невдомек, но список остальных доступных регулировок впечатляет. Хорошая плата для спокойного использования (смайл).

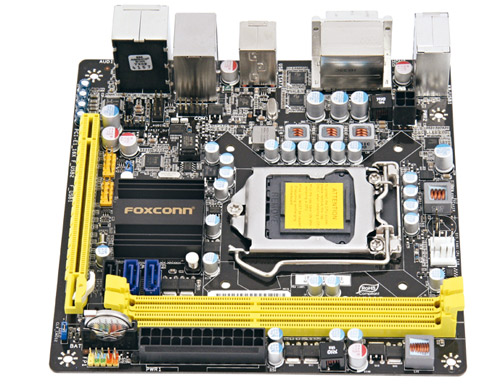

Foxconn H67S

• Чипсет: Intel H67 Express
• Поддержка памяти: 2 х DDR3
• Интерфейсы: PCIE x16, 1 x SATA 6 Gb/s, 2 x SATA 3 Gb/s
• Разъемы: 6 х USB 2.0, eSATA, DVI, HDMI, RJ-45, PS/2, Audio
• Форм-фактор: microATX

Очень и очень перспективная платформа от тайваньского гиганта. До сих пор большая часть неттопов собиралась на Intel Atom, и именно процессор был их слабым местом. Но наконец появился просвет – материнка H67S: в ней и скромные размеры соблюдены, и разъемов для подключения немало, и проц может быть сколь угодно мощным из списка LGA 1155, правда, если его TDP не выше 95 Вт. Но даже у быстрого, как ветер, Intel Core i7-2600 как раз столько: новые 32-нанометровые камни экономичны и холодны.

Размеры платы усложнили компоновку системы и подключение устройств. В одном углу сосредотачиваются и ATX-кабель, и SATA-«ленты», и ворох проводков с передней панели. Кстати, поскольку 4-пиновый ATX-«допник» не нужен, можно использовать БП из старых линеек. После установки платы в корпус (надо полагать, тесный) шнуры надо увязать в жгуты и без необходимости внутрь не лазить. Худоба платы привела к отказу от PCI-подобных разъемов: PCIE х16 – единственный доступный слот расширения. Не оказалось на материнке и типового «нековского» контроллера USB 3.0 – то ли места не хватило, то ли разработка древняя. Во всем остальном – превосходная основа для мощного неттопа или медиацентра.

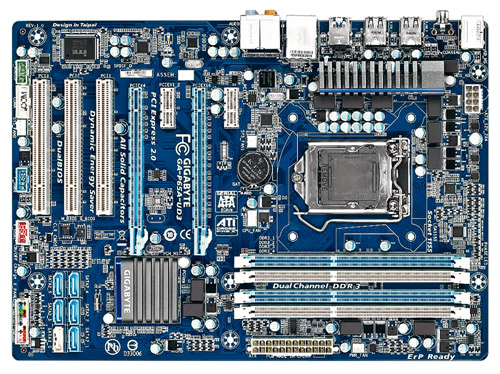

Gigabyte GA-P65A-UD3

• Чипсет: Intel B65 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: PCIE x16, PCIE х4, 2 x PCIE x1, 3 х PCI, SATA 6 Gb/s, 4 x SATA 3 Gb/s
• Разъемы: 6 х USB 2.0, 2 х USB 3.0, RJ-45, 2 х PS/2, S/P-DIF, Audio
• Форм-фактор: ATX

Gigabyte выпустила очень необычный девайс. Чипсет B65 сама Intel относит к «корпоративным». C набором логики Intel H67 его роднит прежде всего поддержка интегрированного видео. Но в данной материнке без отдельного видеоадаптера не обойтись: видеоподсистема вырезана напрочь. Если вглядеться еще внимательнее, можно заметить, что совершенно иначе, чем в H67/P67, организован и южный мост: беспроблемный порт SATA 6 Gb/s остался только один. Полноразмерный формат вместил все поддерживаемые PCI-слоты, на радость владельцам старых контроллеров.

Даже после установки пары видеокарт в AMD CrossFireX останутся доступны два слота PCI и один PCIE. Подсистема питания наконец накрыта радиатором, а для того, чтобы ее задействовать по полной, у блока питания должны быть два 4-пиновых разъема +12 В. Открыв настройки Award BIOS платы, владелец сможет отрегулировать все основные напряжения, настроить турборежим процессора, частоты и тайминги памяти (для каждого из двух каналов раздельно). Поддерживаются XMP-профили памяти, что упрощает подбор параметров. Удачные варианты настройки BIOS можно сохранять в восьми пользовательских банках и вызывать их нажатием клавиши F12.

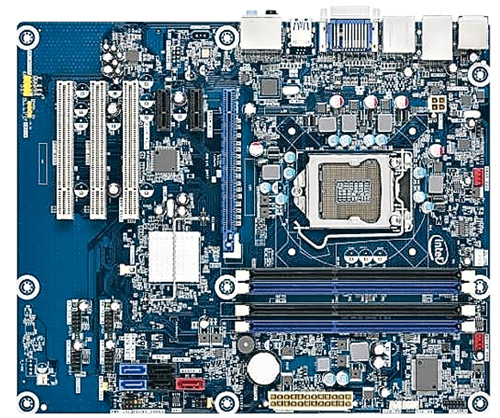

Intel DH67CL

• Чипсет: Intel H67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: PCIE x16, 2 x PCIE x1, 3 х PCI, 2 х SATA 6 Gb/s, 3 x SATA 3 Gb/s
• Разъемы: 6 х USB 2.0, 2 х USB 3.0, HDMI, DVI, RJ-45, S/P-DIF, Audio
• Форм-фактор: ATX

Где, как не в Intel, должны знать, как правильно делать конечные платы на своих чипсетах? Однако в данном случае то, что я увидел, признаться, с ходу не впечатлило. Первое, что бросилось в глаза, – обилие пустого места внизу платы и «простые» электролитические конденсаторы по всей плате, кроме VRM процессора, – там применены-таки твердотельные. Никаких фенечек на материнке нет, все максимально строго и просто. Из охлаждающих устройств – простейший алюминиевый радиатор на чипсете, а преобразователь питания лишен и такой «роскоши».

Старообрядческие разъемы (COM, LPT, IDE, PS/2, IEEE 1394) признаны ересью и решительно изгнаны с текстолита. Но если быть честным, оставшихся богатств вполне хватит для организации работоспособного системника с графической подсистемой. BIOS в плате наисовременнейший, EFI, что позволит использовать загрузочные винчестеры большого объема. Настроек в ней немало, но для оверклокинга платформу никто не готовил – одна упомянутая выше подсистема питания чего стоит. Плата хороша для того, чтобы установить в нее младший процессор Sandy Bridge и использовать эту связку в качестве основы для HTPC, а для неттопа, пожалуй, великоват размерчик будет.

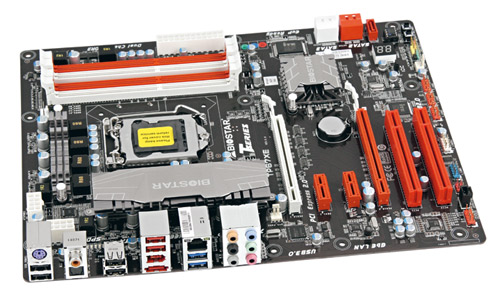

Biostar TP67XE

• Чипсет: Intel P67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: 2 х PCIE x16, 2 x PCIE x1, 2 х PCI, 2 х SATA 6 Gb/s, 3 x SATA 3 Gb/s
• Разъемы: 6 х USB 2.0, 2 х USB 3.0, IEEE 1394, eSATA, RJ-45, S/P-DIF, Audio
• Форм-фактор: ATX

Первая по счету в нашем тесте (если его читать слева направо (смайл)) плата, основанная на наборе логики P67. Это означает прежде всего сознательный отказ от интегрированного в CPU видеоядра. Внешних видеоадаптеров в эту материнку может быть встроено два, но в этом случае их схема включения будет x8 + x8 (SLI- и CrossFire-мостики прилагаются). Подсистема питания процессора в плате организована по десятифазной схеме и оснащена радиаторами. На материнке имеются кнопки сброса и включения, а также подзабытый ныне POST-индикатор, который после загрузки системы отображает текущую температуру камня.

Модули памяти отлично держали 2200 МГц включительно (XMP-профили плата видит и корректно их использует), тестовый камень i7-2600K завелся на 4,6 ГГц «на воздухе» без поднятия питающего напряжения. 5 ГГц уже потребовали увеличения «напруги», но тоже дались без хлопот. Настройки сведены в EFI BIOS от AMI, и их перечисление заняло бы всю эту страницу – производитель прикладывает отдельную брошюру. Поэтому приводить их здесь я не буду, скажу лишь, что плата достаточно долго трудилась в нашем тестлабе и оставила после себя только самые положительные впечатления.

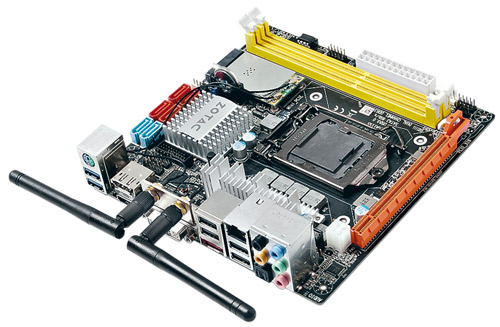

Zotac H67-ITX WiFi

• Чипсет: Intel H67 Express
• Интерфейсы: PCIE x16, 2 х SATA 6 Gb/s, 4 x SATA 3 Gb/s, IEEE 802.11n
• Разъемы: 4 х USB 2.0, 2 х USB 3.0, DVI, HDMI, DisplayPort, eSATA, RJ-45, S/P-DIF, Audio
• Форм-фактор: mini-ITX

Вторая (и последняя) микроматеринка в тесте. Zotac славится не только видеоадаптерами, но и материнками mini-ITX на основе Intel Atom. Как и в случае с Foxconn H67S, новый камень Sandy Bridge поднимает производительность малышек на невиданный раньше уровень. Компоновка платы вызвала удивление: SATA-порты переехали наверх, CPU с чипсетом поменялись местами. Это понадобилось для установки mini-PCIE-модуля Wi-Fi стандарта 802.11n, две антенны которого вынесены на заднюю панель ввода / вывода. Подсистема питания платы хоть и четырехфазная, но защищена от перегрева радиатором, и производитель разрешает использовать процы с TDP до 130 Вт. Разъем доппитания – +12 В (4 pin), он притулился к слоту видеокарты практически вплотную.

На разгон надеяться не надо (да и не для этого платформа предназначена). AMI BIOS не предоставляет возможности ощутимого поднятия напряжений и частот – не считать же таковыми +0,16 В прибавки вольтажа на память. В итоге назначением девайса видится тихий мини-ПК, способный воспроизводить тяжелые HD-файлы и быстрым встроенным интернетом. Вручить этой плате медаль помешала только ее цена, технически же у Zotac получилась настоящая конфета.

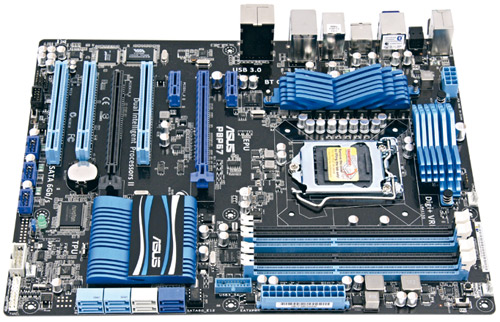

ASUS P8P67

• Чипсет: Intel P67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: 2 х PCIE x16, 2 x PCIE x1, 3 х PCI, 4 х SATA 6 Gb/s, 4 x SATA 3 Gb/s, Bluetooth 2.1 EDR
• Разъемы: 6 х USB 2.0, 2 х USB 3.0, IEEE 1394, eSATA, RJ-45, 2 х PS/2, S/P-DIF, Audio

Это – базовая плата серии материнок на логике P67. По принятой в ASUS традиции в линейке есть еще версии Pro и Deluxe. Но и те возможности, что предлагает данная платформа, можно охарактеризовать не иначе, как выражением «выше крыши». Подсистема питания CPU Digi+ VRM реализует цифровой контроль частоты и скважности управляющих импульсов – это позволяет точнее устанавливать число и режим работающих фаз преобразователя, силовые элементы которого накрыты двумя радиаторами. Дисковая подсистема расширена с помощью чипа Marvell 9120, «быстрых» (и заведомо беспроблемных) SATA стало четыре.

А с чипсетом степпинга B3 – пользуйтесь на здоровье восьмью накопителями. Количество розеток USB 3.0 тоже можно увеличить до четырех, на плате есть и чип, и соответствующий коннектор. Ложка дегтя – невозможность объединения видеокарт в упряжку по схеме х8 + x8: нижний слот так быстро не умеет. Но самое удивительное открывается пользователю уже после инсталла системы, при входе в EFI BIOS. Возможности этой мини-ОС использованы с размахом: графика, управление настройками мышью (!), снятие скриншотов по нажатию клавиши F12, и конечно же, развитый оверклокинг. Итог – отличный девайс, заслуженный значок.

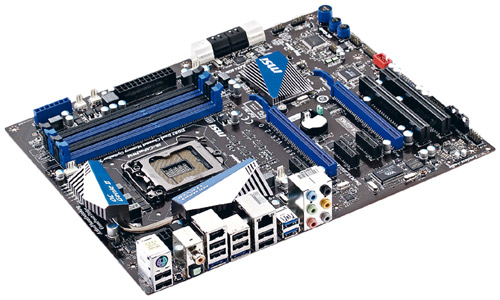

MSI P67A-GD65

• Чипсет: Intel P67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: 2 х PCIE x16, 3 x PCIE x1, 2 х PCI, 4 х SATA 6 Gb/s, 4 x SATA 3 Gb/s
• Разъемы: 8 х USB 2.0, 4 х USB 3.0, IEEE 1394, 2 х eSATA, RJ-45, 1 х PS/2, 2 х S/P-DIF, Audio

Главное чем MSI старается привлечь покупателей, – подсистема питания CPU. Здесь трудятся не мосфеты, а микросхемы DrMOS с малым временем переключения, что вкупе с новаторскими конденсаторами и дросселями дало возможность поднять рабочую частоту VRM и снизить тепловыделение. На всякий случай через термопрокладку к ключам прижата пара радиаторов, соединенных теплотрубкой. По мнению MSI, 6-фазной схемы питания CPU должно хватить (6 + 1, если быть точным). Контроль пяти напряжений выведен в специальный разъем, для которого прилагаются переходники к мультиметру.

Нет претензий и к компоновке: установленные видеокарты ничего не перекрывают, все нужные точки остаются доступны. Фирменная фича – кнопка системы OC Genie: автоматический разгон, который свели к одному движению пальцем. Из дополнительных контроллеров применены чипы Marvell 9128 на расширении SATA 6 Gb/s, JMicron JMB362, реализующий поддержку двух eSATA-гнезд. Точно не будет лишним удвоение количества розеток USB 3.0 – и планка-брекет с ними входит в комплект поставки платы. Зайдя в EFI BIOS, редкий юзер останется равнодушным – тут веселые анимированные картинки и даже игры, правда, все «допы» запускаются только с загрузочного диска.

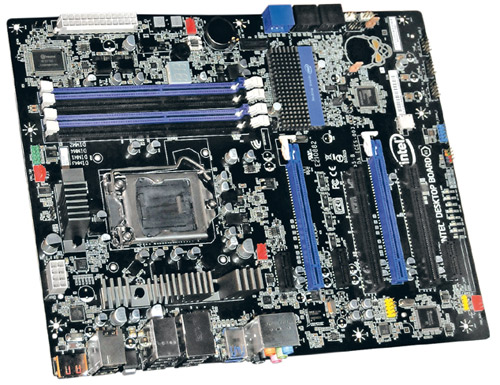

Intel DP67BG

• Чипсет: Intel P67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: 2 х PCIE x16, 3 x PCIE x1, 2 х PCI, 2 х SATA 6 Gb/s, 4 x SATA 3 Gb/s
• Разъемы: 8 х USB 2.0, 2 х USB 3.0, IEEE 1394, eSATA, RJ-45, S/P-DIF, Audio
• Форм-фактор: ATX

Эта плата принадлежит к серии Extreme Series и наглядно показывает, что Intel также умеет делать материнки и для оверклокеров. На текстолите разведены индикатор POST-кодов, светодиодная линейка для отображения этапов загрузки системы, кнопки запуска и сброса, а фирменное лого – черепок, глаза которого – индикаторы активности HDD. Иллюминация этим не заканчивается: синим светится и надпись «Desktop Board» на радиаторе чипсета. Он, кстати, достаточно большой, и его возможностей точно хватит.

Оснащена радиаторами и подсистема питания CPU. Кнопки Clear CMOS как таковой нет, есть альтернатива – Back to BIOS: нажатие этой кнопки отменяет пользовательские настройки. Видеоподсистема работает по схеме x8 + x8, автоматически включая этот режим при установке видеоадаптера в нижний слот. С платой предлагается приятный аддон – беспроводной модуль с Wi-Fi и Bluetooth, для которого на плате предусмотрена специальная колодка. Поддерживает оверклокерскую направленность платы и EFI BIOS. В нем достаточно скрупулезно настраивается вольтаж основных узлов, тайминги, причем благодаря XMP материнка «держит» планки с большей, чем 1600 МГц, частотой.

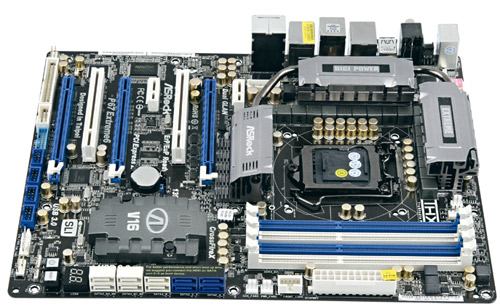

ASRock P67 Extreme 6

• Чипсет: Intel P67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: 3 х PCIE x16, 2 x PCIE x1, 2 х PCI, 6 х SATA 6 Gb/s, 4 x SATA 3 Gb/s
• Разъемы: 4 х USB 2.0, 4 х USB 3.0, IEEE 1394, eSATA, RJ-45, 2 х PS/2, S/P-DIF, Audio
• Форм-фактор: ATX

Как-то незаметно мы перешли границу в другой мир, где принято гнать процессоры, ставить видеокарты рядами и прилаживать стаканы с бурлящим азотом на сокет. ASRock выпустила продукт явно не для среднего пользователя. На поверхности платы есть уже обязательные для high-end-девайса кнопки запуска / сброса, индикатор POST-кодов, а очистка BIOS производится подсвеченной кнопкой сзади. Компоновка платы удачная, память и SATA-порты не перекрываются длинной видеокартой. Подсистема питания материнки даже слишком мощна для Sandy Bridge: 16 + 2-фазный преобразователь Digi+ VRM – это, пожалуй, перебор.

Видеоподсистема позволяет использовать до трех видеокарт в связке, за организацию 3Way-видеоподсистем отвечает микросхема, накрытая радиатором с надписью «V16». Логика переехала ближе к процессорному стабилизатору и накрыта небольшим радиатором, связанным теплотрубками с охлаждающими мосфеты элементами. ASRock P67 Extreme 7 также успела потрудиться в тестлабе, и, мне кажется, 5 ГГц частоты лабораторного Intel Core i7 2600K дались плате без труда. Удобной оказалась и EFI BIOS: графический режим, управление мышью, поддержка загрузочных накопителей большого объема.

ECS P67H2-A

• Чипсет: Intel P67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: 3 х PCIE x16, 2 x PCIE x1, 2 х PCI, 2 х SATA 6 Gb/s, 4 x SATA 3 Gb/s
• Разъемы: 6 х USB 2.0, 4 х USB 3.0, 2 х eSATA, 2 х RJ-45, PS/2, S/P-DIF, Audio
• Форм-фактор: ATX

Многие производители выделяют особенные продукты в отдельные линейки, в данном случае эта платформа вышла в «Черной cерии» ECS. Топовая материнка Elitegroup нацелена на удовлетворение интересов геймеров. Прежде всего стоит упомянуть чип Lucid HYDRA LT24102, который позволяет не только делать связки из видеокарт, но и использовать одновременно видеоадаптеры разных «религий», AMD и NVIDIA. Конечно, чтобы добиться устойчивого взаимодействия такого ансамбля, придется достать бубен, но факты налицо: это работает. Подобный подход в своих «игровых» материнках верхнего сегмента встречался и у ASUS, и у MSI.

В остальном перед нами типовой набор топового девайса – контроллеры для расширения дисковой подсистемы и увеличенное до четырех число портов USB 3.0. Есть и кнопки запуска / сброса прямо с платы, индикатор загрузки подсистемы питания CPU и POST-индикатор. Еще бы за такие деньги этого не было! А вот BIOS какой-то простенький. Нет ни анимации, ни часов, ни мышки, после предыдущих девайсов немного скучно смотреть на типовой интерфейс. Но это придирки, а вот по существу настроек частот и таймингов памяти откровенно мало. Чуть лучше организованы регулировки питающих напряжений.

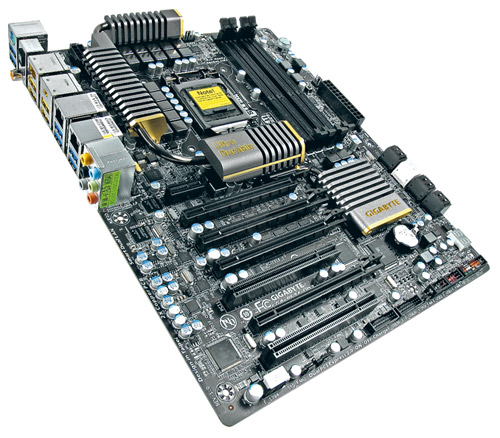

Gigabyte GA-P67-UD7

• Чипсет: Intel P67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: 4 х PCIE x16, 1 x PCIE x1, 2 х PCI, 4 х SATA 6 Gb/s, 4 x SATA 3 Gb/s
• Разъемы: 2 х USB 2.0, 6 х USB 3.0, 2 х eSATA, 2 х IEEE 1394, 2 х RJ-45, PS/2, 2 х S/P-DIF, Audio

Глядя на цену флагмана, многое можно было предсказать заранее. Например, про четыре графических слота PCIE. Здесь на них пущено 48 линий, и можно объединить четыре видеокарты по схеме х16 + х16 + х8 +х8, за что отвечает чип NVIDIA nForce 200 (такой же, кстати, в ASRock Extreme 6), накрытый собственным охладителем. Имеются очень мощная подсистема питания и 24-фазный стабилизатор, при небольшой загрузке отключающий половину своих ключевых элементов, снижая расход электроэнергии (хотя владельцев девайса вряд ли это обеспокоит). Все четыре радиатора платы объединены одной теплотрубкой для выравнивания температур. Для контроля запуска платы предусмотрен POST-индикатор. Вообще же, текстолит платы забит элементами полностью, что-либо добавить кажется невозможным.

Трудно было ожидать от топовой матери каких-либо сбоев или программных недоработок. BIOS от AWARD насыщен не менее, чем поверхность платы. Регулируются все возможные напряжения, тайминги, множители. Вывод: у Gigabyte получилась одна из лучших матерей, рассчитанных как на серьезный оверклокинг комплектующих, так и на хардкорный гейминг с применением самого лучшего игрового железа. А надежность работы разогнанных систем покажет только время.

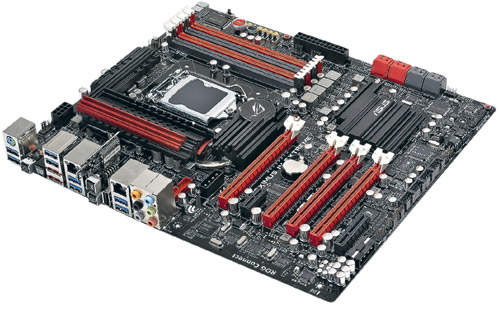

ASUS Maximus IV Extreme

• Чипсет: Intel P67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: 4 х PCIE x16, 1 x PCIE x4, PCIE x1, 4 х SATA 6 Gb/s, 4 x SATA 3 Gb/s
• Разъемы: USB 2.0, 8 х USB 3.0, 2 х eSATA, 2 х RJ-45, PS/2, S/P-DIF, Audio
• Форм-фактор: eATX

Republic of Gamers, или сокращенно ROG, – легендарная линейка топ-материнок ASUS, конечно же, «на поиграть». Для этого применяется уже знакомая нам схема с чипом nForce 200. ASUS гарантирует совместную работу трех видеокарт, правда, в третьей, если считать сверху, электрически разведено только восемь линий. Вообще же, к топологии платы есть некоторые претензии. Кнопки сброса / включения вместе с POST-индикатором отправились в верхний правый угол, там же можно найти колодку для контроля напряжений мультиметром (переходнички к ней есть в комплекте поставки), нет и кнопок «+» / «-», для оперативного изменения множителя «на лету».

Тут на помощь приходит комплектный модуль Bluetooth, при помощи которого можно управлять разгоном с телефона (!). Интересная фишка – двойной BIOS, для выбора активного загрузчика есть отдельная аппаратная кнопка и индикатор активности той или иной микросхемы. Подсистема питания платы не может похвастаться технологией DrMOS, да и фаз в ней не 24, как в предыдущей материнке, а 8. Но, как подсказывает опыт коллег, этого вполне достаточно для любого возможного клокинга – плата в данном смысле очень надежна. За разгон отвечает EFI BIOS, в котором есть практически все.

Sapphire Pure Black P67 Hydra

• Чипсет: Intel P67 Express
• Поддержка памяти: 4 х DDR3
• Интерфейсы: 4 х PCIE x16, 2 х PCI, 7 х SATA 6 Gb/s, Bluetooth 2.1 EDR
• Разъемы: 8 х USB 2.0, 2 х USB 3.0, eSATA, IEEE 1394, RJ-45, PS/2, S/P-DIF, Audio
• Форм-фактор: ATX

Известный производитель видеокарт подготовил для своих девайсов достойную платформу. Если в прайс-листах вам встретится такое название данной платы – PB-CI7S42P67 – не пугайтесь: нечитаемо, но означает то же самое. Как следует из наименования, и здесь применен чип Lucid Hydra LT24102, значит, видеоподсистема будет работать в тех же режимах, что и у ECS P67H2-A, включая возможность установки разномастных видях. Для оверклокера на плате есть необходимые кнопки старта / сброса / очистки BIOS, POST-индикатор и колодка контроля напряжений, для «обычных» пользователей – увеличенное количество портов и разъемов, дополняющих возможности чипсета.

Подсистемы питания и охлаждения не выглядят пафосно, но восьми фаз, защищенных от перегрева радиатором, должно хватить для Sandy Bridge. Охлаждение остальных элементов (чипа Lucid Hydra и микросхемы чипсета) организовано отдельно стоящими низкими радиаторами. Подсистема BIOS достаточно проста (если сравнивать ее, конечно же, с топовыми решениями от ASUS и Gigabyte), но все основные настройки для разгона есть. Остается только дождаться начала продаж, поскольку ничто, кроме цены, помешать этой плате обрести популярность вряд ли сможет.

Выводы
Парад-алле подошел к своему концу. Что сильнее всего бросается в глаза? Некоторая грань, переход через которую для простого обывателя лишен всякого смысла. Поясню. У матплат за 5000 руб. и 9000 руб. основные функции (включая разгонные) одинаковы, основное отличие – графическая подсистема, которая в материнке «за девять» может состоять из трех видеоплат. Гонка за «иксами», я имею в виду количество линий PCIE, x8, x16, практического смысла не несет: рядовому пользователю за глаза хватит системы CrossFireX или SLI по схеме х8 + х8. «Верхние» платы на чипсете P67 тоже непонятно кому адресованы: те, кто уже имеет навороченный системник на Intel X58, вряд ли станет менять его на такой же, но на LGA 1155, в котором взаимодействие нескольких видеокарт поддерживается внешним чипом стороннего производителя. Скорее всего, эти девайсы привлекут внимание оверклокеров и бенчеров, но сколько процентов этих людей от общей массы простых пользователей? Так что надеяться на снижение цен в топ-сегменте не спешите.

Теперь, пожалуй, раздам награды. «Выбор оверклокера» – Biostar TP67XE, самая доступная материнка, на которой установлен не один мировой рекорд разгона процев. Этот же значок просился и на ASUS P8P67, но она заметно дороже, поэтому посчитаем ее «Лучшей покупкой». Доводы вполне убедительные: отличная user-friendly-платформа, предлагающая в своем ценовом диапазоне широкий выбор интерфейсов, которых за глаза хватит для текущих потребностей среднего обывателя.

Помимо этих двух плат на значки претендовали девайсы от Foxconn и Zotac, прежде всего благодаря оригинальному дизайну и формату mini-ITX, ныне популярному и востребованному. Но Foxconn не предоставила своему покупателю порты USB 3.0 – в 2011 году это уже считается серьезным недостатком, а новинка от Zotac стоит слишком дорого, чтобы за ней выстроилась очередь. Если бы была номинация «Утешительный приз», обе бы его получили. Из флагманских моделей на меня произвела наибольшее впечатление ASUS Maximus IV Extreme: зачем мне такая красавица, я пока не знаю, но ее можно ставить на видное место и просто любоваться – изысканная вещь невольно обратила на себя взоры всех, даже далеких от IT, людей. UP
