3LCD vs DLP: cравнительное тестирование проекционных технологий

реальные достоинства и недостатки на примере моделей InFocus

В предыдущих статьях о проекционном оборудовании мы уже разбирали некоторые животрепещущие вопросы: что актуальнее, лазер или лампа, как выжать максимум из бюджетного LCD-проектора, какие бывают экраны и для каких проекторов они лучше подходят. Однако в этих статьях мы сфокусировались на технологии DLP и не упоминали 3LCD-проекторы. Сегодня мы сравним на практике типичный 3LCD-проектор с DLP-проектором схожей конфигурации, и выясним насколько существенны достоинства и недостатки, присущие этим технологиям.

Многие несознательные граждане путают 3LCD-проекторы с обычными LCD-проекторами, или думают, что 3LCD — это какая-то их продвинутая версия. Такое представление в корне неверно. Если бюджетный LCD-проектор — это как бы вывернутый наизнанку монитор / телевизор, с аналогичной светодиодной подсветкой и матрицей, изображение с которой проецируются через линзу на экран, то в 3LCD-проекторах три монохромных матрицы — лишь часть сложной проекционной системы.

Принцип работы технологии 3LCD

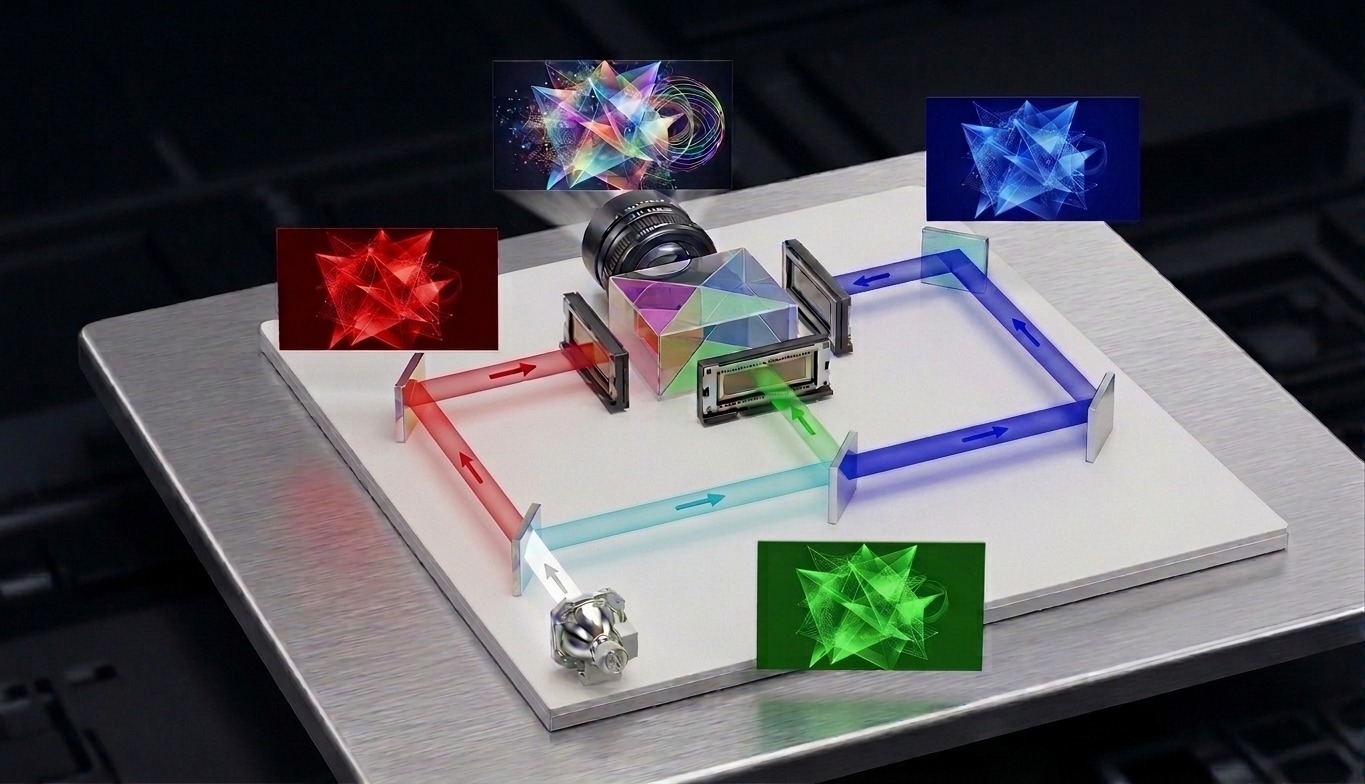

В основе 3LCD-проекторов, помимо упомянутых в названии технологии трёх ЖК-матриц, лежит система дихроичных зеркал. Их ключевой элемент — многослойные покрытия из прозрачных диэлектриков с разным показателем преломления, нанесенные на стеклянную подложку. Толщина покрытий рассчитана так, чтобы за счет эффекта интерференции световые волны определенной длины (определенного цвета) отражались от слоев, а волны других цветов беспрепятственно проходили сквозь стекло. Подбирая толщину слоев, можно добиться того, что для одного узкого диапазона длин волн все отраженные волны сложатся в фазе и дадут почти стопроцентное отражение, а для соседнего диапазона они погасят друг друга, и свет пройдёт насквозь без потерь.

Система из таких зеркал разделяет световой поток на три цветных: красный, зелёный и синий. Свет падает на первое дихроичное зеркало. Оно устроено так, что отражает только красный спектр, отправляя его на красную ЖК-матрицу. Остальной свет (синий + зеленый) проходит сквозь первое зеркало и движется дальше. Второе зеркало отражает синий цвет на синюю матрицу. Оставшийся зеленый свет проходит дальше и попадает на зеленую матрицу.

В итоге три цветовых потока проходят через три монохромных матрицы, каждый через свою, и проецируются на одну призму, которая вновь собирает трехцветное изображение воедино. Как видим, в отличие как от DLP-технологии, световой поток в 3LCD-проекторах используется полностью, а не поглощается фильтрами. Технология 3LCD обеспечивает одинаково высокую яркость по всем цветам (и белому и RGB), т.к. основные цвета проецируются одновременно и постоянно.

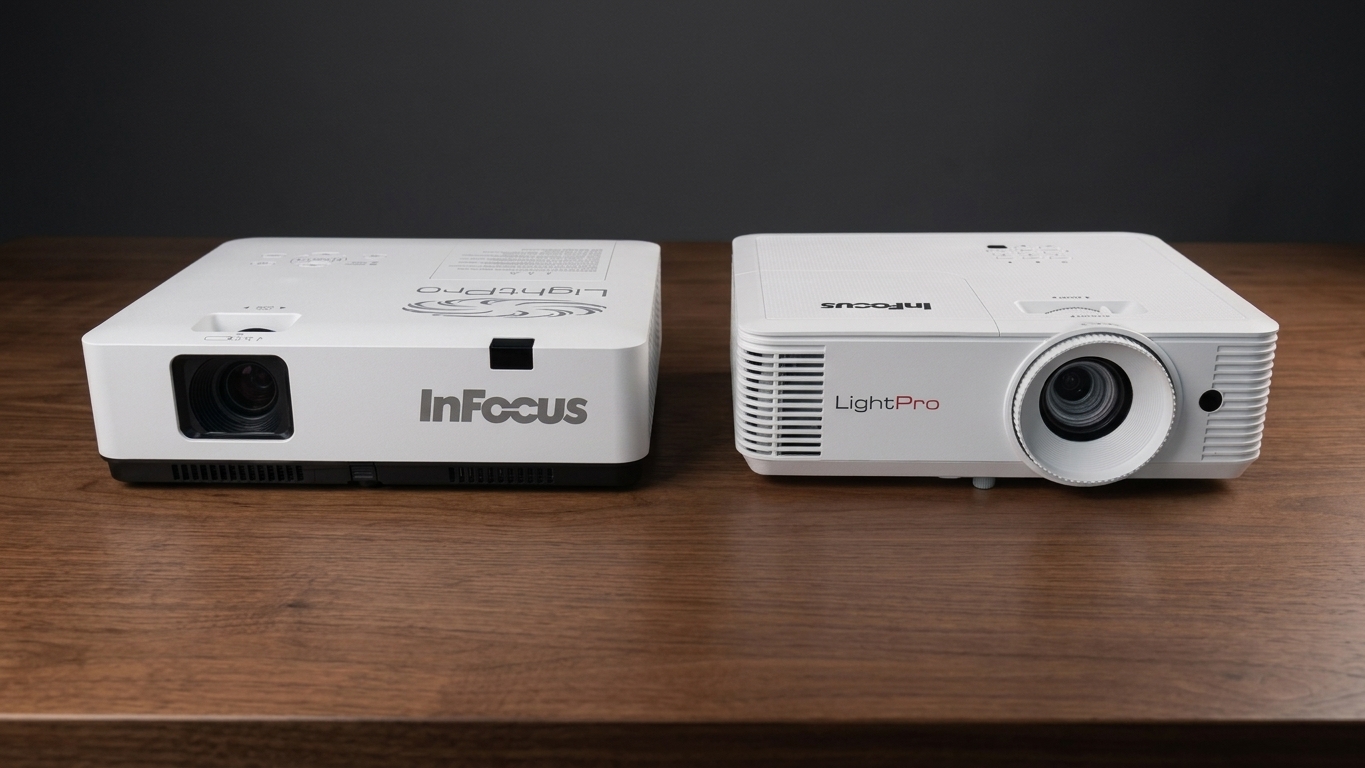

Давайте займемся изучением вопроса на практике, после того как представим два проектора, участвующих в наших сегодняшних испытаниях — ламповые 3LCD- и DLP-аппараты от InFocus. Напомню, что InFocus — одна из старейших и наиболее уважаемых компаний на рынке средств визуализации, с DLP у нее очень долгие отношения — именно InFocus выпустил первый в мире серийный DLP-проектор в 1996 году. Что касается 3LCD, то его родителем и главным покровителем является компания Epson. Однако в последние годы, в свете ухода Epson из России, наиболее интересные 3LCD модели оказались представлены, сюрприз, у бренда InFocus.

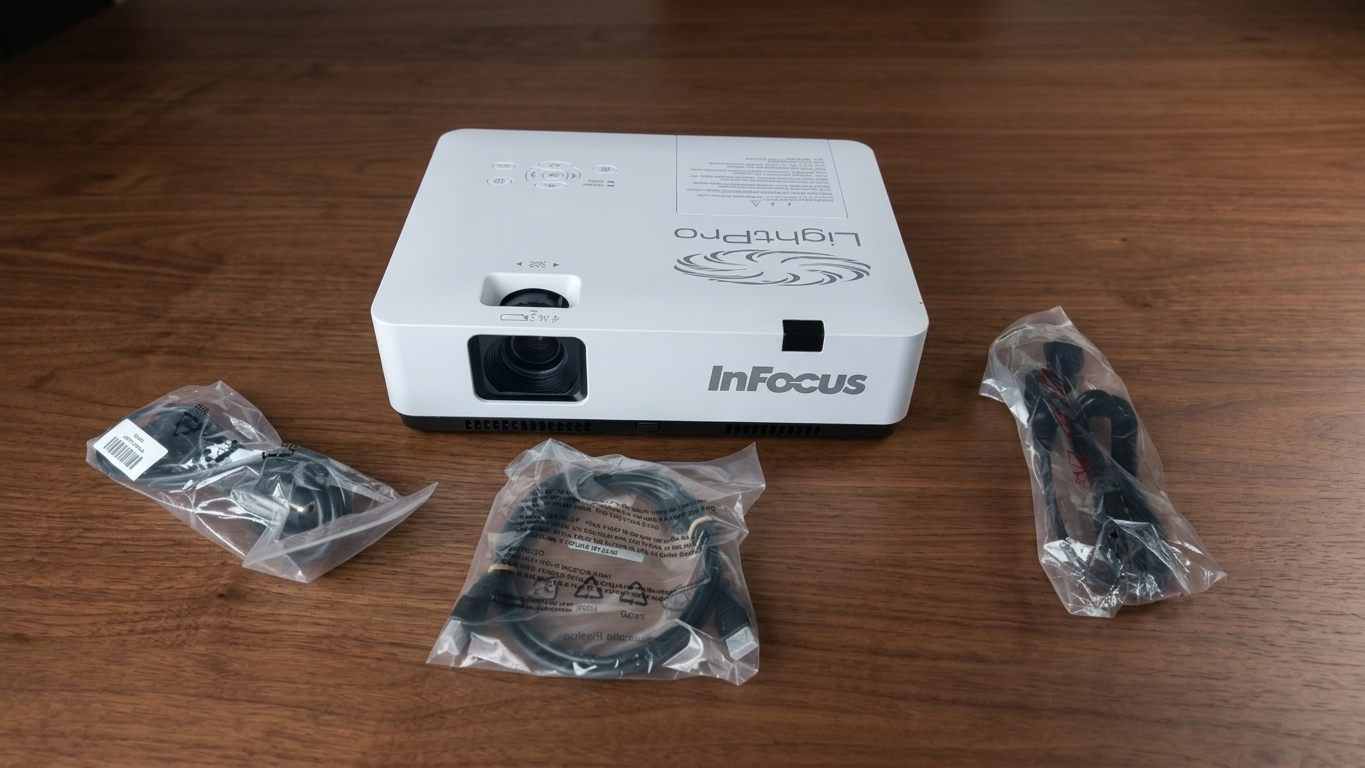

3LCD-проектор InFocus LightPro IN1049

Наш главный герой — 3LCD-проектор InFocus LightPro IN1049, который входит в линейку InFocus Advanced 3LCD. Позиционируется он как решение для офисов и учебных заведений, но забегая вперед, скажу, что на мой взгляд для проведения презентаций такое решение — это слишком жирно. Инфографику можно смотреть и на обычных DLP, главное, чтобы мощности светового потока для читаемости изображения хватало. А InFocus LightPro IN1049 замечательно показывает себя как мощный проектор для любого контента, включая кино и игры.

Источником света InFocus LightPro IN1049 служит продвинутая UHP-лампа SP-LAMP-107. Ее ресурс составляет от 10000 до 20000 часов, в зависимости от режима работы и настроек. Проектор выдает световой поток яркостью до 5000 ANSI люмен, при этом потребляет от 150 до 340 Вт в зависимости от настройки лампы. Заявленная контрастность картинки составляет 50000:1. Используются ЖК-матрицы последнего поколения размером 0.64″ с разрешением Full HD в формате WUXGA, то есть 1920 х 1200 точек (16:10). На входе проектор умеет принимать изображение стандарта 4K, 3840 x 2160.

В InFocus LightPro IN1049 стоит профессиональная оптика с оптическим зум 1.2X. Максимальное проекционное отношение составляет 1,65:1, минимальное — 1,35:1, то есть, это проектор, который позволяет в относительно малом пространстве получить большое изображение. Максимально возможный размер такой проекции — 7,62 м по диагонали, или 300”; чтобы его добиться, проектор надо отодвинуть на 9 м от экрана. Изображение при этом, благодаря световому потоку в 5000 люмен и хорошей оптике, получается действительно годным для просмотра фильмов. Сложность же заключается в том, что потребуются не только минимум 9,5 м от стены до стены и чистая поверхность с экраном шириной 6,5-7 м, но и потолки под 4 м высотой, а также серьезное затемнение этого немаленького помещения. Уже близко к домашнему кинотеатру с упором на слово “кинотеатр”, а не “домашний”, то есть — экзотика и хардкор.

Но это если рассуждать о максимальной производительности. Оптимально же для проектора InFocus LightPro IN1049 в реальной жизни воспроизведение картинки диагональю 90-180” с расстояния 2,7-5,5 м, причем он будет справляться при достаточно сильной засветке помещения. Благодаря мощному световому потоку и тому факту, что на небольшом расстоянии он будет меньше рассеиваться, картинка получится сочной и контрастной.

Для настройки изображения под место инсталляции у проектора есть автоматическая и ручная коррекция трапециевидных искажений в пределах 30 градусов, по горизонтали и по вертикали. Оффсет составляет 10%.

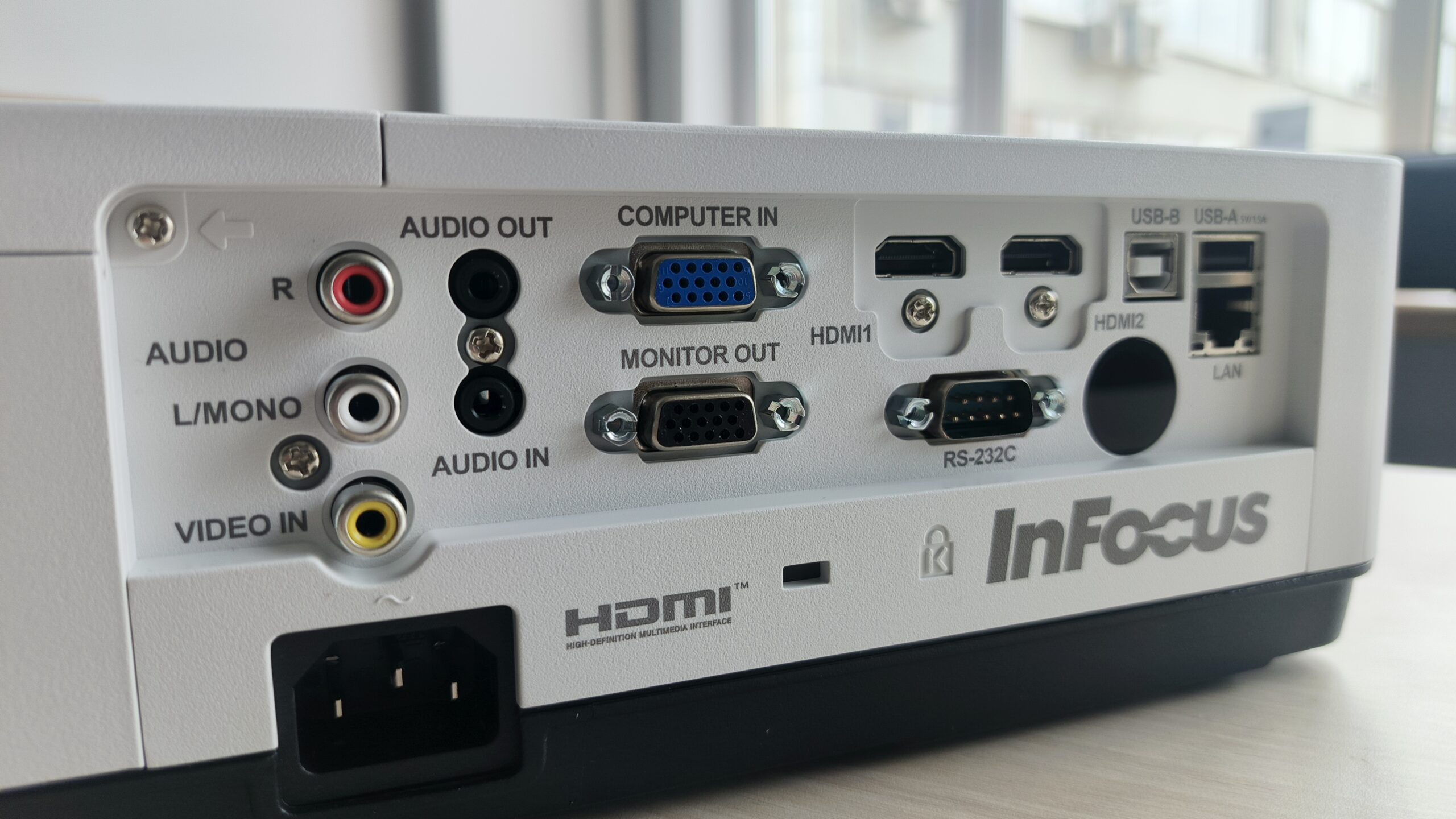

Источник видеосигнала можно подключать к InFocus IN1049 как по интерфейсу HDMI, так и через менее современные интерфейсы VGA и Composite Video. Также InFocus IN1049 умеет воспроизводить контент непосредственно с USB-накопителей или по сети (RJ-45). Аналоговый звук можно вывести на колонки через разъемы RCA и TRS-mini (мини джек). Также у проектора имеется COM-порт для подключения мышки.

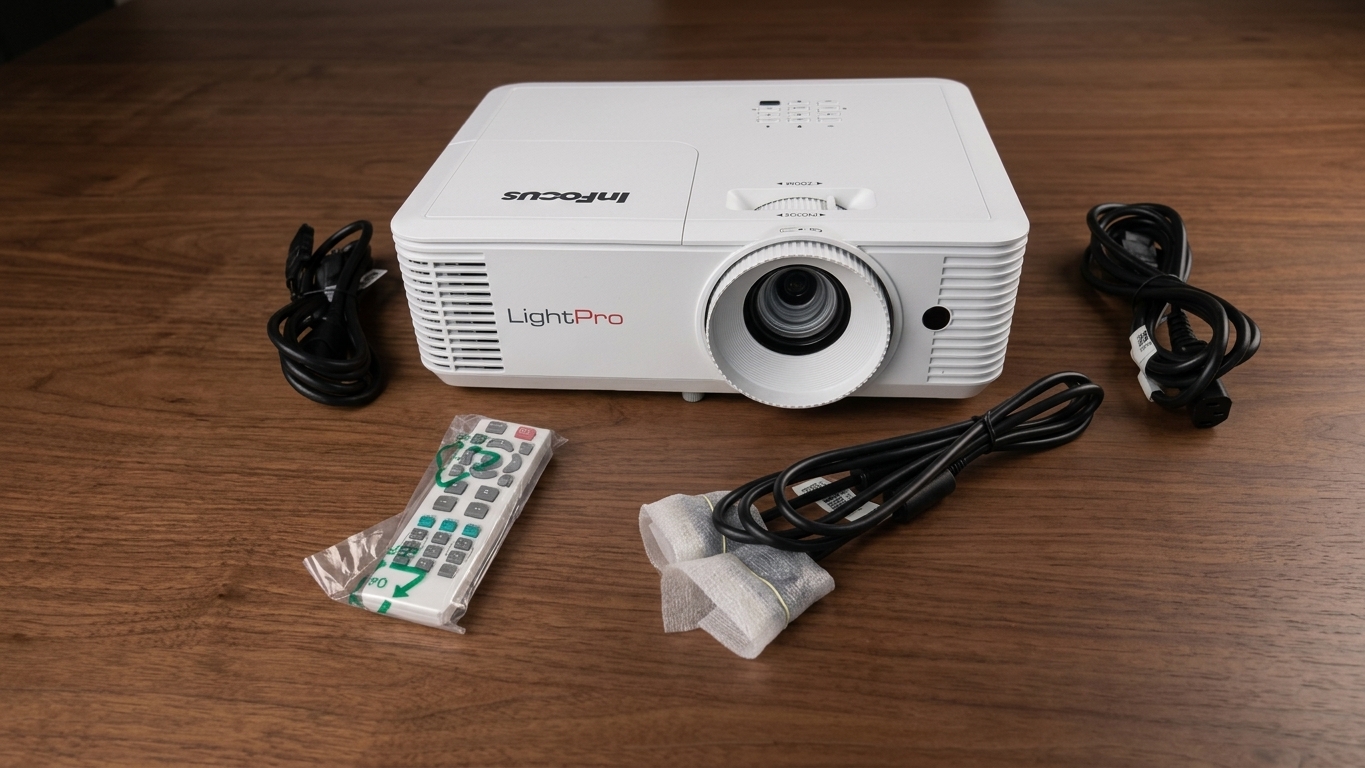

DLP-проектор InFocus LightPro IN0048SL

Обширное семейство DLP-проекторов у нас будет представлять InFocus IN0048SL, продвинутая модель, которая относится к линейке Vista II. Она позиционируется как универсальный аппарат для разных сценариев применения, при этом вполне подходит для всего спектра потребительских задач.

Источником света у InFocus IN0048SL, как и у его 3LCD-оппонента, является UHP-лампа. Ресурс у нее поскромнее: от 15000 часов в эко-режиме до 6000 часов на максимальной яркости. Световой поток у данного DLP-проектора соизмерим с 3LCD «коллегой»: 4.400 ANSI люмен vs 5000 люмен. C учётом того, что InFocus IN0048SL предназначен для работы на меньших расстояниях, чем 3LCD-проектор InFocus IN1049, картинка при той же диагонали экрана должна получаться близкой по яркости.

Максимальное проекционное отношение у InFocus IN0048SL составляет 1.47:1 (оптический зум 1.3X), а минимальное — 1.13, максимальный размер изображения — 6,47 м, или 255”. Поместить кинотеатр с максимальным для IN0048SL размером экрана получится уже в 7-метровой комнате. Но, опять-таки, это будет хардкор. Актуальные данные под стандартные комнаты и проекционные экраны выглядят так: InFocus IN0048SL сможет обеспечить хорошую 120-дюймовую картинку с 3 м, а для 180 дюймовой проекции ему понадобится 4,5 метра. Световой поток 4400 люмен позволяет комфортно работать с проекциями таких размеров при условии адекватного затемнения.

Разумеется, под такую установку нужны хорошие возможности настройки изображения, и они у IN0048SL есть. Поддерживается ручная коррекция трапецеидальных искажений до 40° по вертикали, а оффсет составляет целых 116%.

Разрешение картинки, которую проецирует 0.65” DMD-чип данного проектора, составляет «родное» Full HD (16:9) — 1920 x 1080 точек; при этом процессор устройства умеет пересчитывать картинку и в 1920 х 1200 (16:10), если оно кому-то понадобится. Максимальное разрешение, которые может подаваться на вход, у производителя не указано, но мы в процессе тестирования выводили на проектор тестовые ролики в формате 4K, и он успешно их воспринимал, пересчитывал в Full HD и проецировал на экран. Заявленная контрастность — 30000:1.

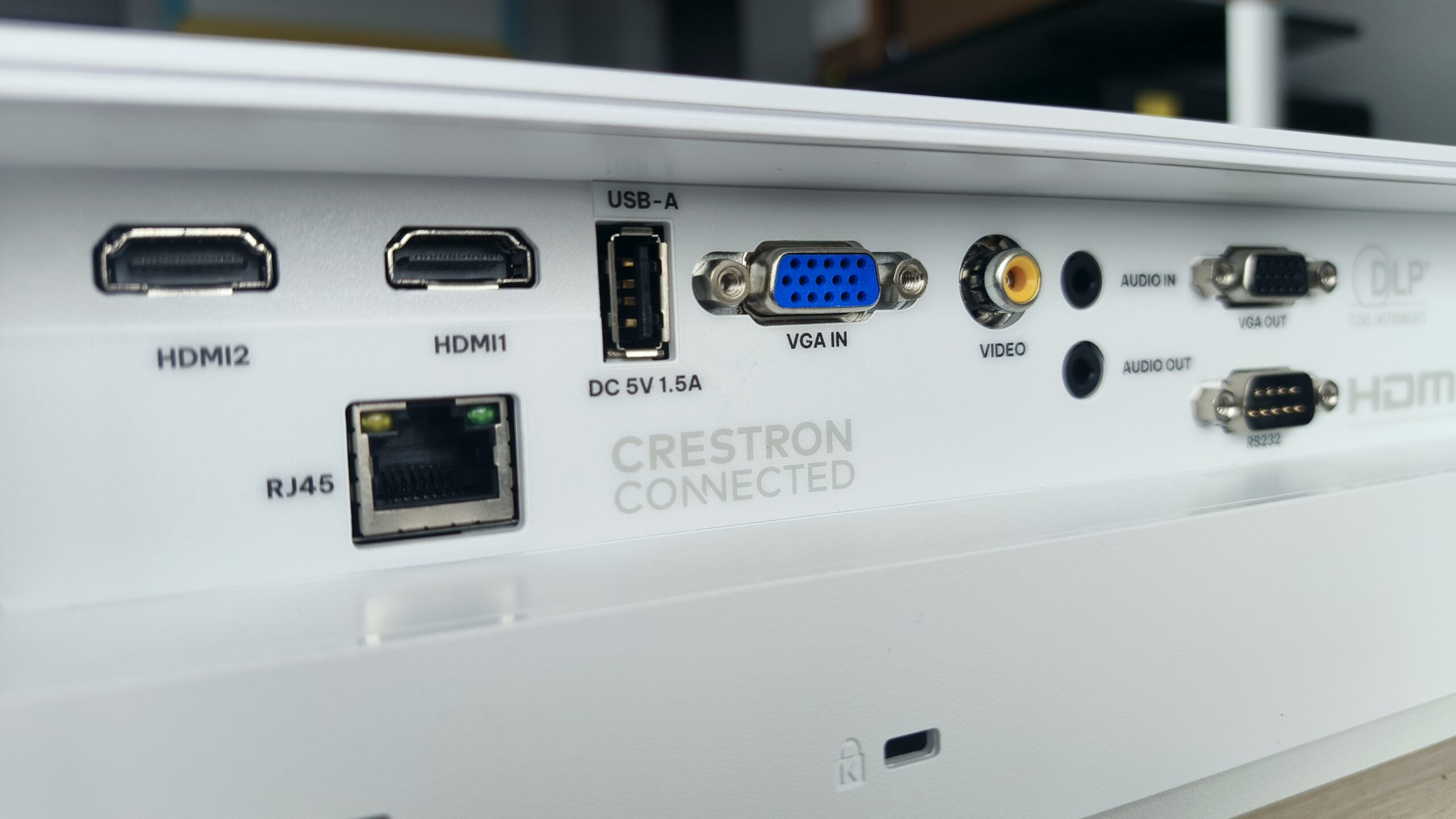

Для подключения к источнику сигнала InFocus IN0048SL располагает тем же набором интерфейсов, что и его 3LCD-оппонент. В наличии HDMI 1.4, RJ-45, USB, композитный разъем, вход VGA; также имеются выходы и миниджек для аудиосигнала и COM-порт для подключения мышки. Интересные дополнения — поддержка 3D (Full 3D), а также наличие сквозного VGA-выхода наряду со входом.

Условия тестирования

Тестирование и сравнение 3LCD- и DLP-проекторов мы проводили на двух одинаковых экранах Lumien Master Control LMC-100213, белых матовых, с черной окантовкой. Яркость освещения составляла 170-200 люкс, и это довольно светло — как в неполностью зашторенной гостиной. Проекторы были установлены почти на одном расстоянии от стены с экранами, что было обусловлено подключением к одному источнику сигнала через HDMI-хаб. Чтобы изображение получилось одинаковым по размеру, у LCD-проекта зум был установлен почти на максимум, у DLP — ближе к минимуму.

Почему последний момент с зумом и расстоянием важен? Напомним, что яркость светового потока у 3LCD проектора примерно на 12% выше, и при этом он рассчитан на работу с большего расстояния до экрана. DLP-проектор по идее должен стоять ближе, так он помимо прочего будет меньше терять мощность светового потока – однако у нас он находился на том же расстоянии. Таким образом, 3LCD-проектор оказался в более выигрышном положении, чем DLP.

Итак, переходим к сравнению наших DLP- и 3LCD-проекторов. Использовались только заводские установки.

Цветовая яркость и цветопередача

Разница в цветовой яркости между схожими по параметрам DLP и 3LCD проекторами — это первое, что обращает на себя внимание. Дело в том, что реальная цветовая яркость DLP‑проекторов зачастую существенно ниже заявленной (которая обычно замеряется по яркости белого цвета).

Это обусловлено особенностями самой технологии: в DLP‑проекторах применяется всего одна матрица, поэтому одновременная передача трёх основных цветов невозможна. Устройство последовательно выводит на экран красный, зелёный, синий (а порой и дополнительные) цвета — за счёт их стремительной смены у зрителя складывается целостная картинка. Однако в каждый момент времени на экране присутствует лишь один цвет, а остальные два отсутствуют — именно из‑за этого и наблюдается субъективное снижение восприятия цветовой яркости.

О качестве цветопередачи можно дискутировать. В общем и целом, присутствующие на тестировании эксперты и зрители признали, что у 3LCD она намного интереснее. 3LCD проектор по ощущениям воспроизводит больше цветов и оттенков, чем его родич на DMD-чипе, хотя нужно учитывать некоторые нюансы.

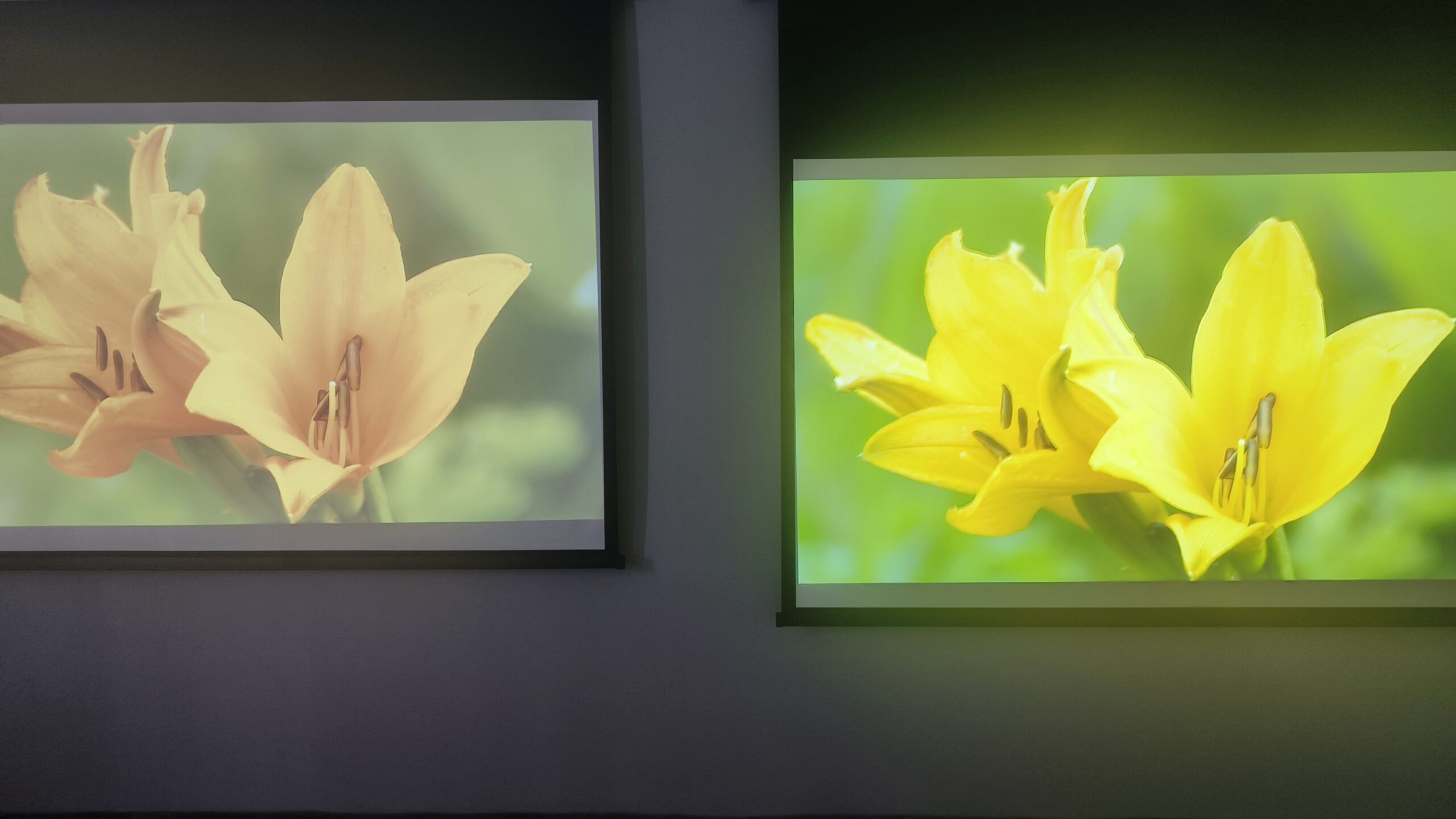

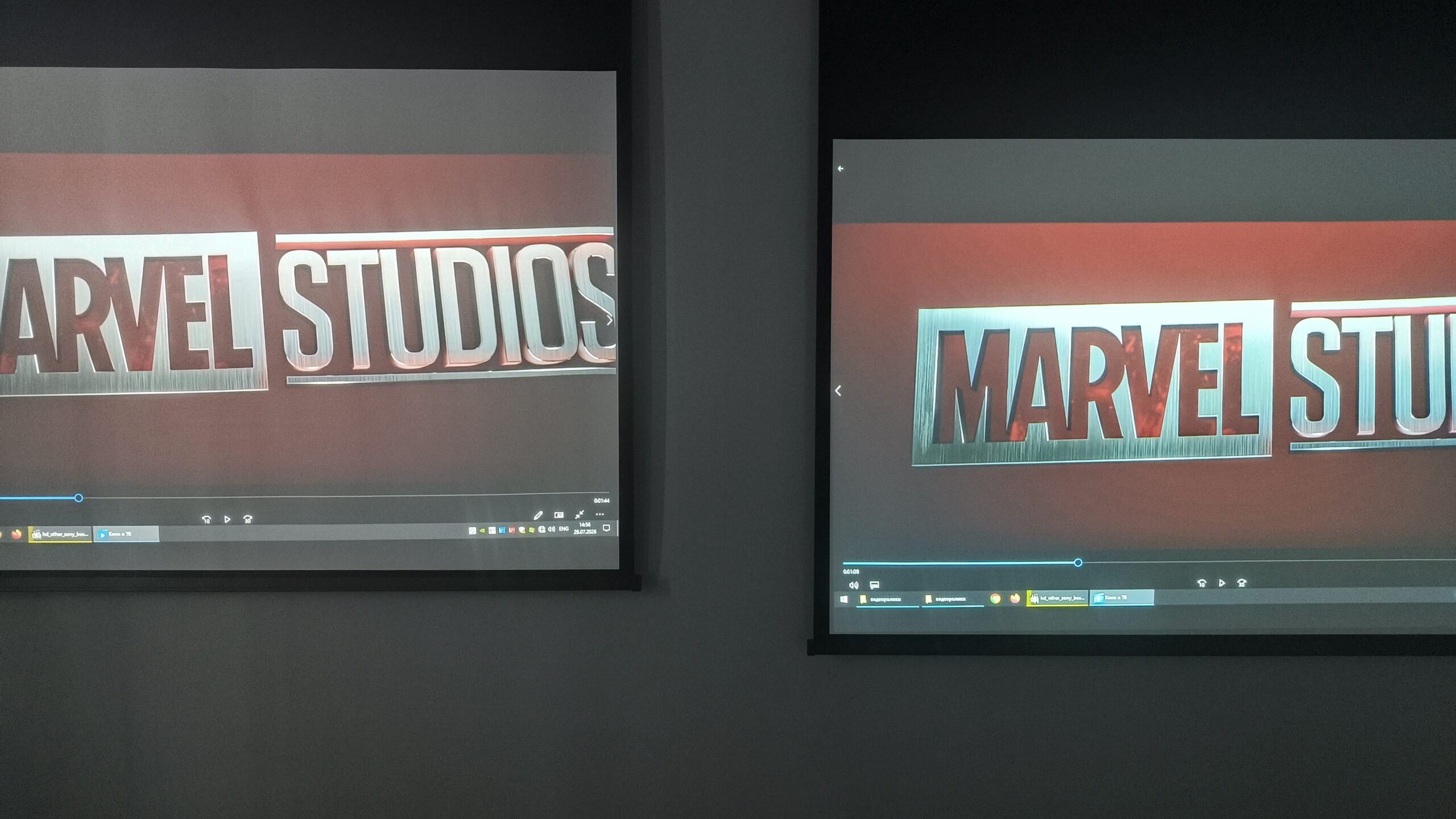

Как видим на первой картинке, цвета у DLP-проектора явно смещены в сторону красного. Ламповые DLP-проекторы любят смещаться в сторону тёплых цветов, хотя часто уклоняются больше в зеленый и красный. Изображение с 3LCD-проектора выглядит более правильным и многообразным, хотя, как видно на этом и на последующих кадрах, у него тоже имеет место смещение гаммы, только в сторону холодной части спектра, а сами цвета выглядят несколько перенасыщенными.

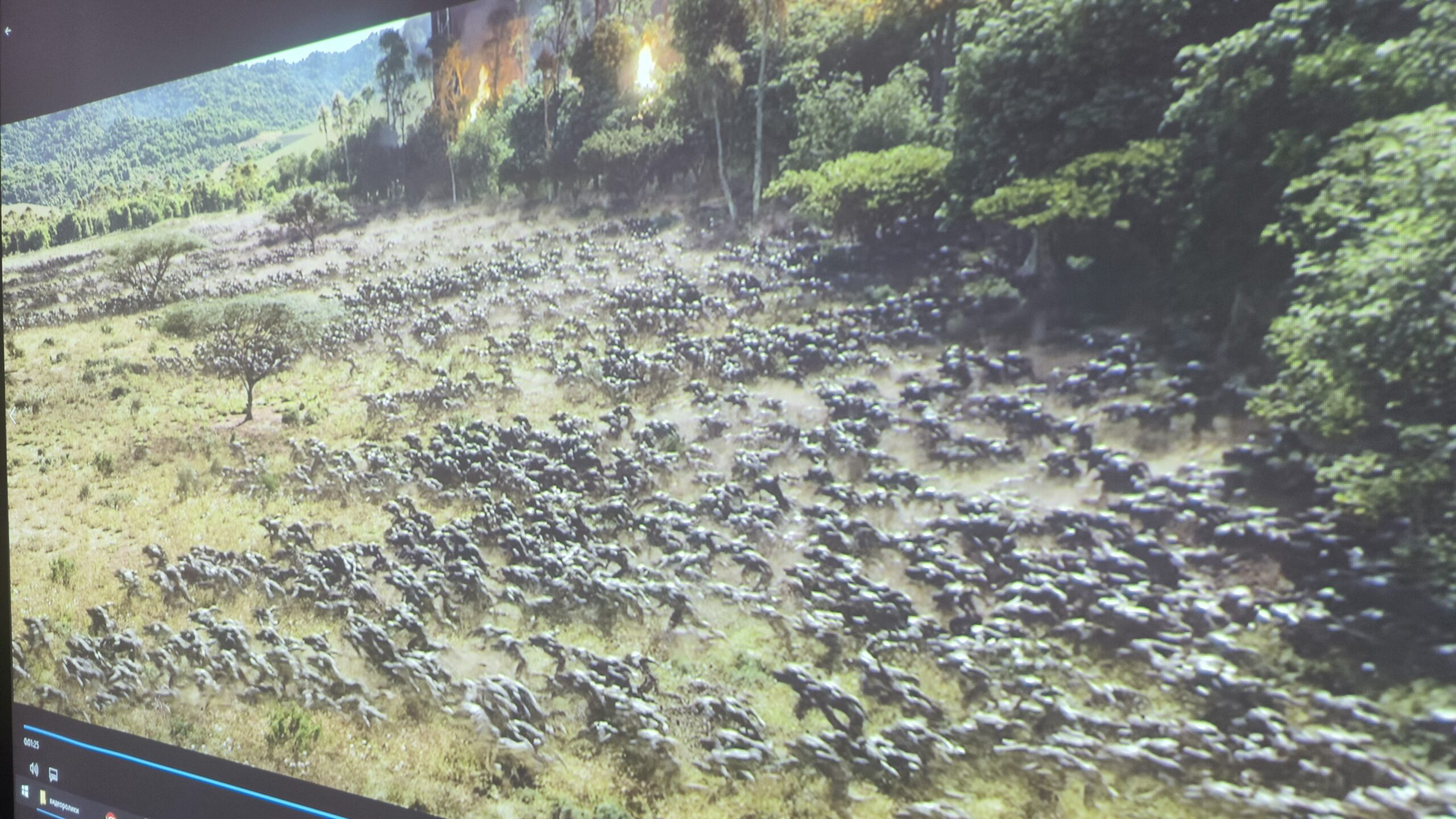

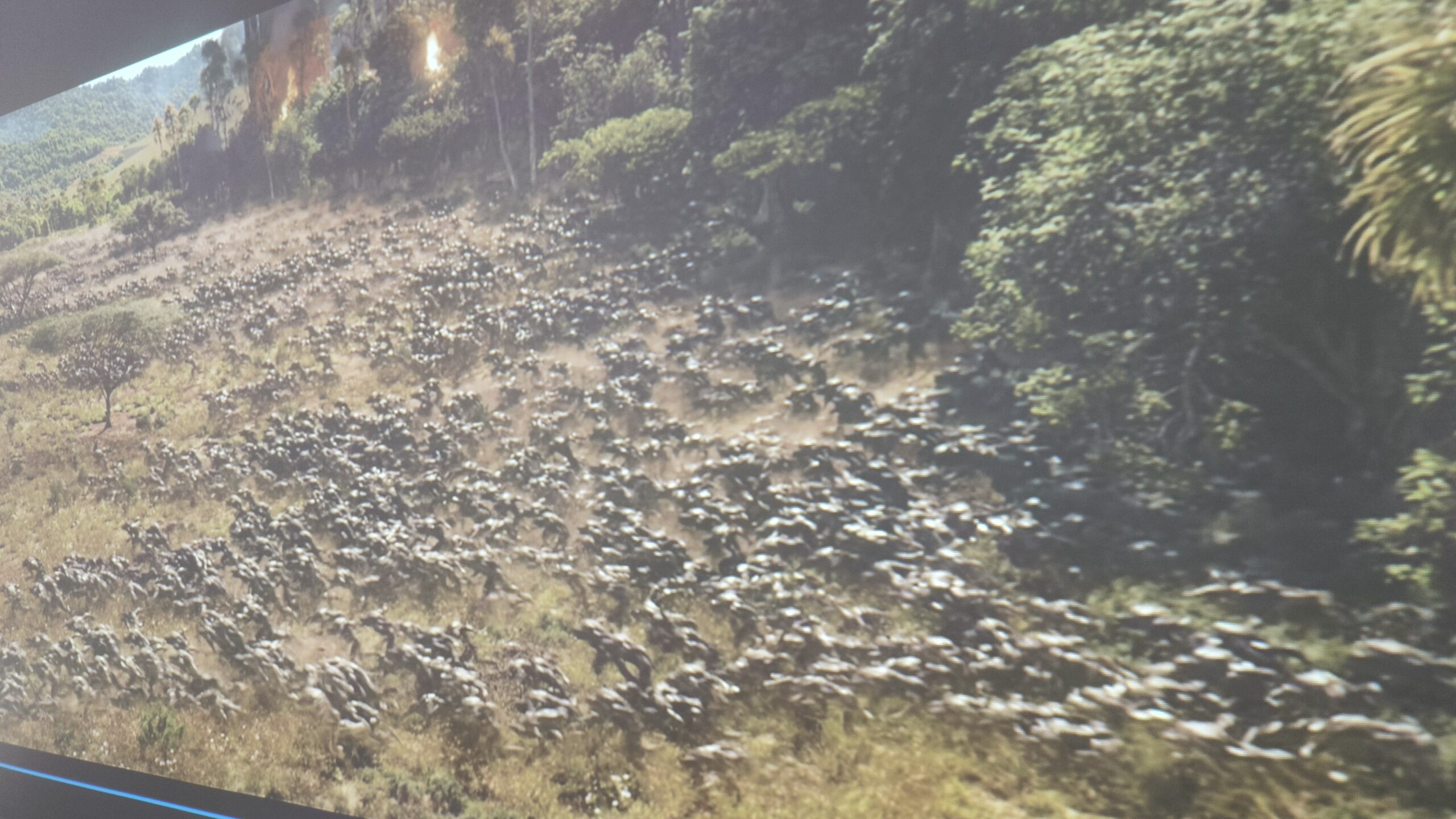

Если абстрагироваться от цветовых предпочтений проекторов и просто оценить богатство красок, первенство останется за 3LCD. На этом панорамном снимке присутствует много различных цветов и оттенков, и потому хорошо видно, что картинка в исполнении 3LCD получается многообразнее и даже объемнее. И, как это обычно бывает, большее количество оттенков позволяет увидеть на картинке и большее количество деталей.

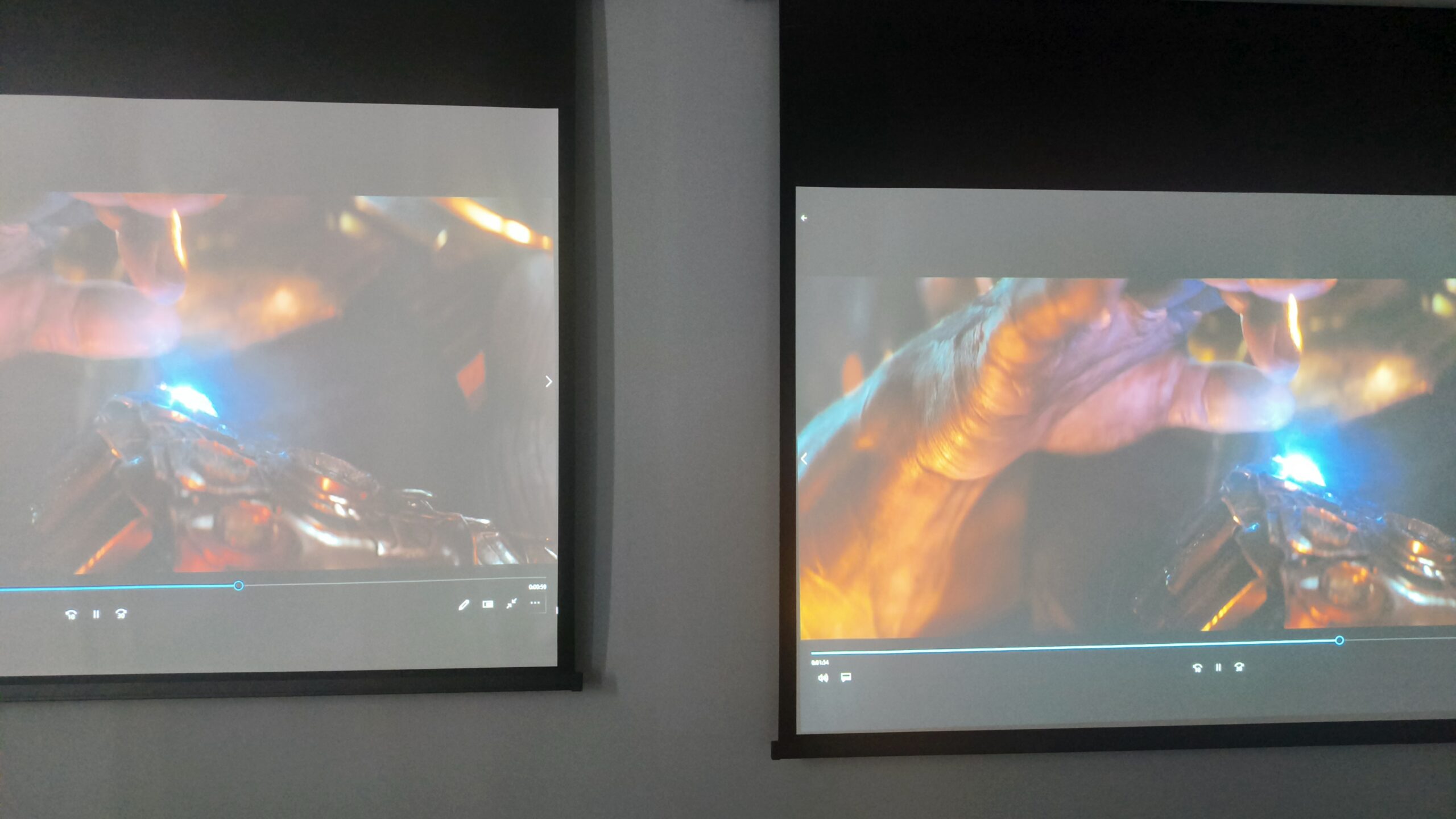

Кстати, по поводу деталей, смотрим кадр с рукой и перчаткой Таноса. Здесь много близких цветов и их оттенков, и более богатая палитра 3LCD позволяет увидеть картинку более подробно. Интересно, что в этом случае несколько завышенный контраст InFocus IN1049 играет положительную роль.

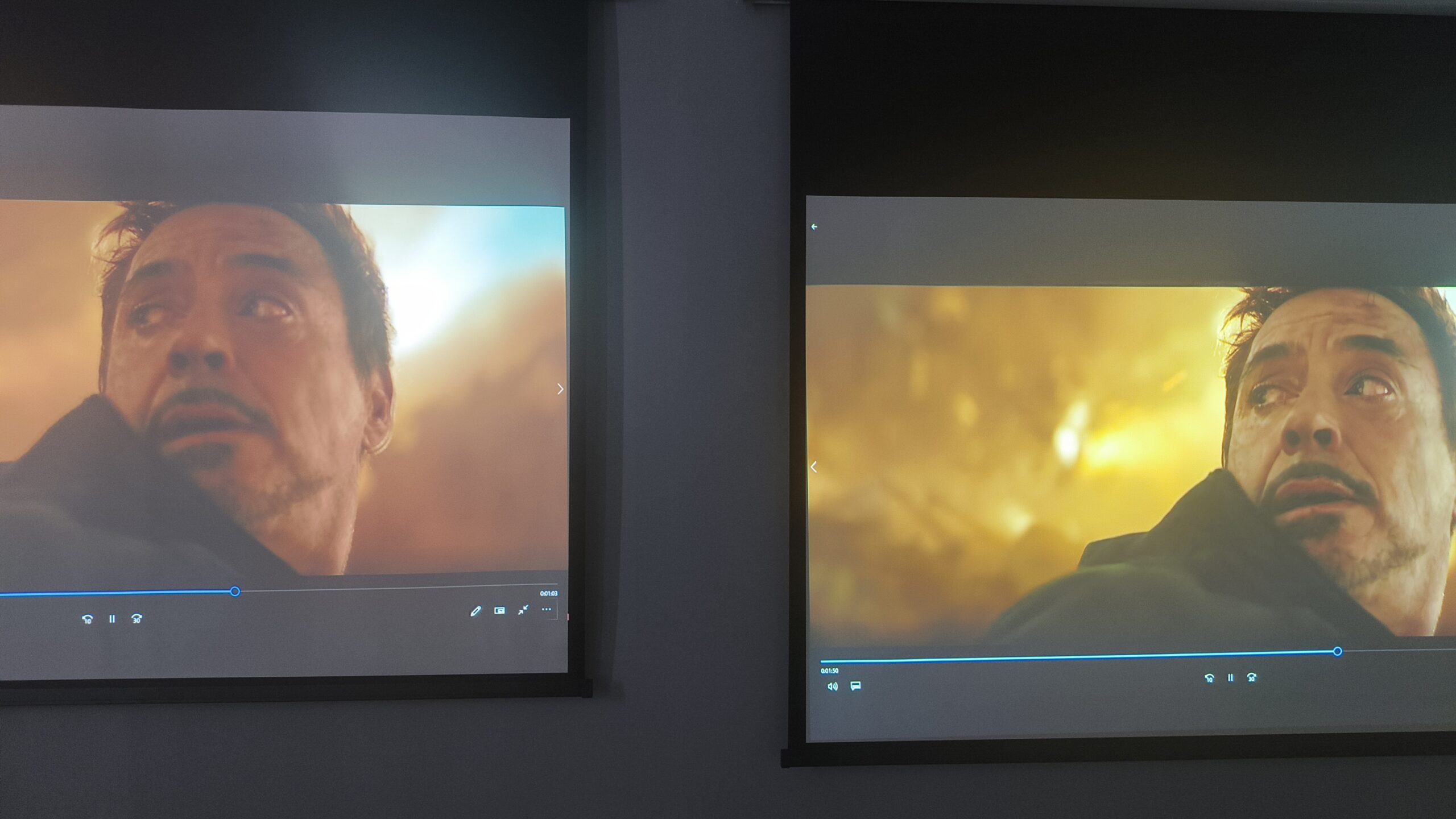

Ну и немножко естественных цветов. По цветопередаче кожи лица и оттенков окружающих предметов становится понятно, что цветовая палитра у лампового 3LCD-проектора всё же существенно ближе к натуральной, чем у лампового DLP.

Контрастность и глубина черного

Теперь очень близкая к цветопередаче тема — контрастность, а также глубина черного и яркость белого. Вообще считается, что 3LCD-проекторы не способны выдать добротный черный цвет, как у DLP, и вчистую проигрывают по этому параметру. Но, как вы уже могли заметить на предыдущих кадрах, и как видно на этом кадре с логотипом, глубина черного у проекторов примерно одинаковая. Может быть, даже у 3LCD черный чуть выигрывает, хотя и не существенно.

В целом, несмотря на превосходство в цифрах с официального сайта — 50000:1 против 30000:1, преимущество 3LCD-проектора в контрастности не всегда очевидно. Я бы даже сказал, спорно. Далеко не всегда переконтращенные цвета могут сыграть на пользу картинке, как в кадре с рукой и перчаткой Таноса, зачастую всё срабатывает наоборот.

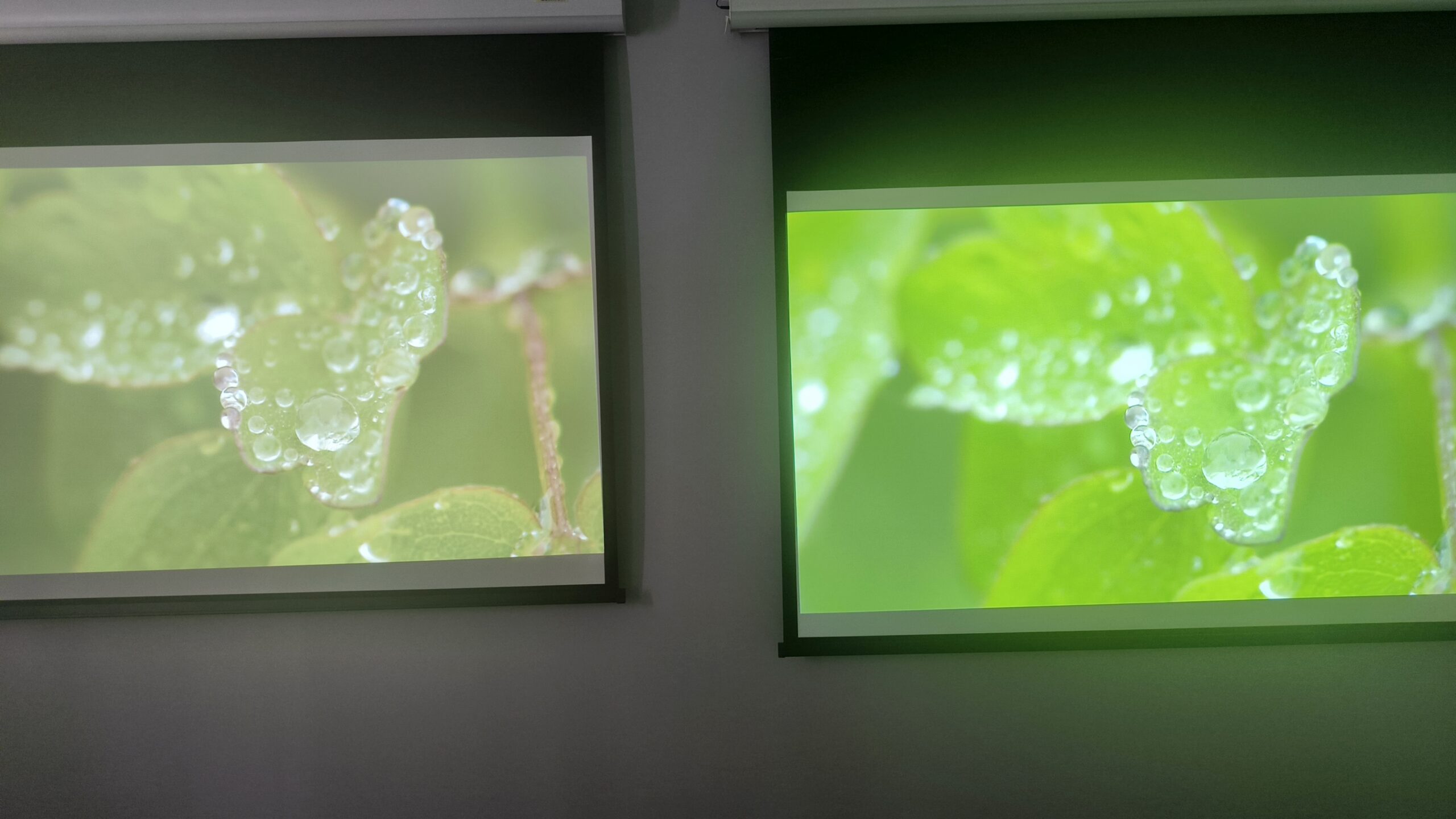

Посмотрим на кадры выше с каплями воды на листьях. У DLP-проектора прозрачность этих капель получается идеальной, а вот у 3LCD… Если вы приблизите картинку и рассмотрите крупную каплю на переднем плане, то увидите, что у DLP-проектора видна её текстура и сам лист сквозь каплю, в то время как 3LCD-проектора часть изображения оказывается засвеченной.

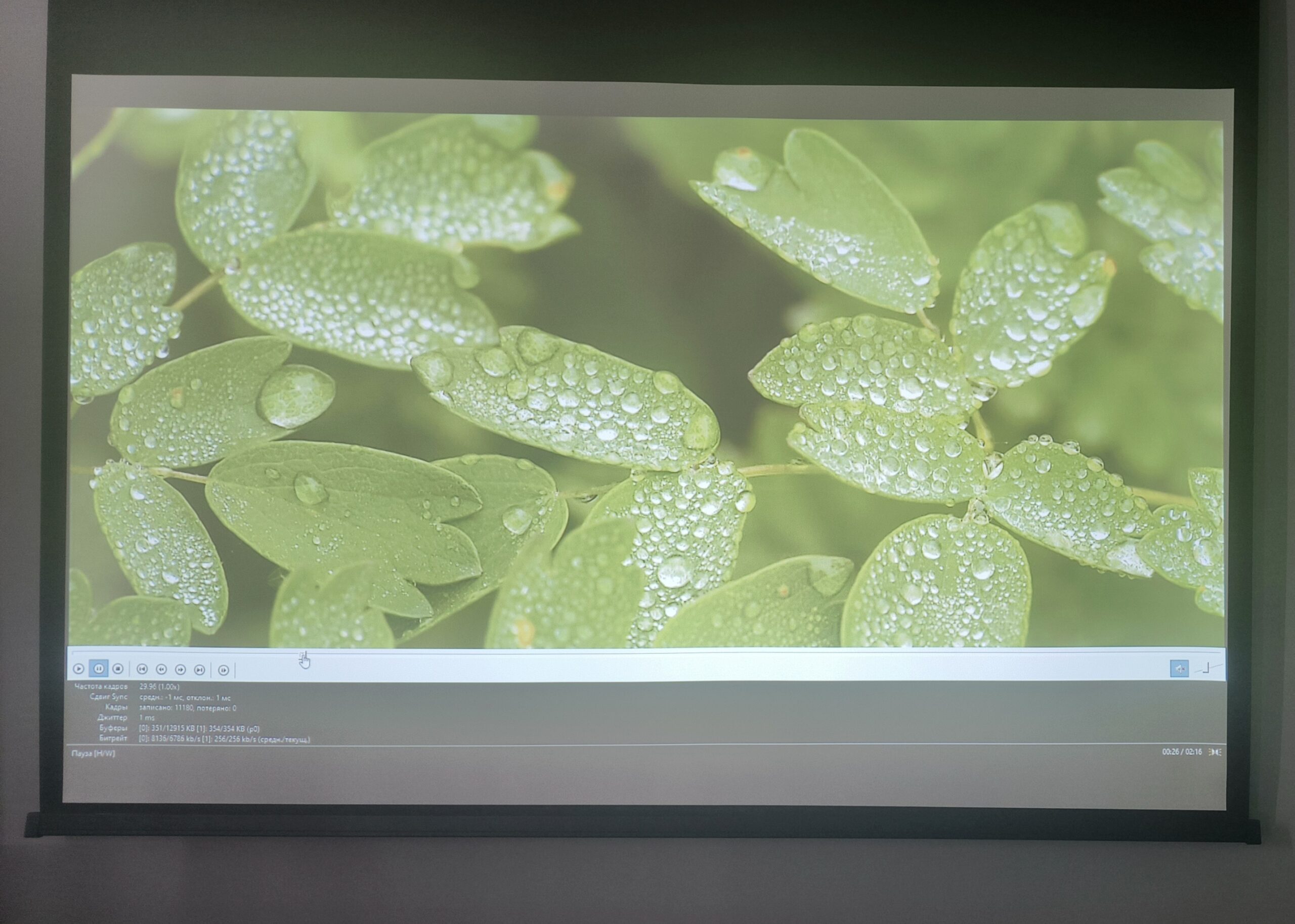

Еще лучше тот же эффект заметен на этом кадре с большим количеством капель. Если приблизить их и рассмотреть, можно увидеть, что многие капли, которые у DLP выглядят прозрачными с аккуратными естественными бликами, у 3LCD оказываются пересвеченными. Так что не всё у 3LCD получается лучше, чем у DLP.

Пикселизация

Считается, что 3LCD-проекторы должны обладать таким же недостатком, который присутствует у дешевых проекторов с единственной матрицей типа LCD и светодиодной подсветкой, то есть, пикселизацией изображения. У хорошего проектора на нормальном расстоянии просмотра пиксельная решетка, конечно, в глаза бросаться не будет, но, если подойти и посмотреть на экран вблизи, пиксели должны становиться различимыми. По идее.

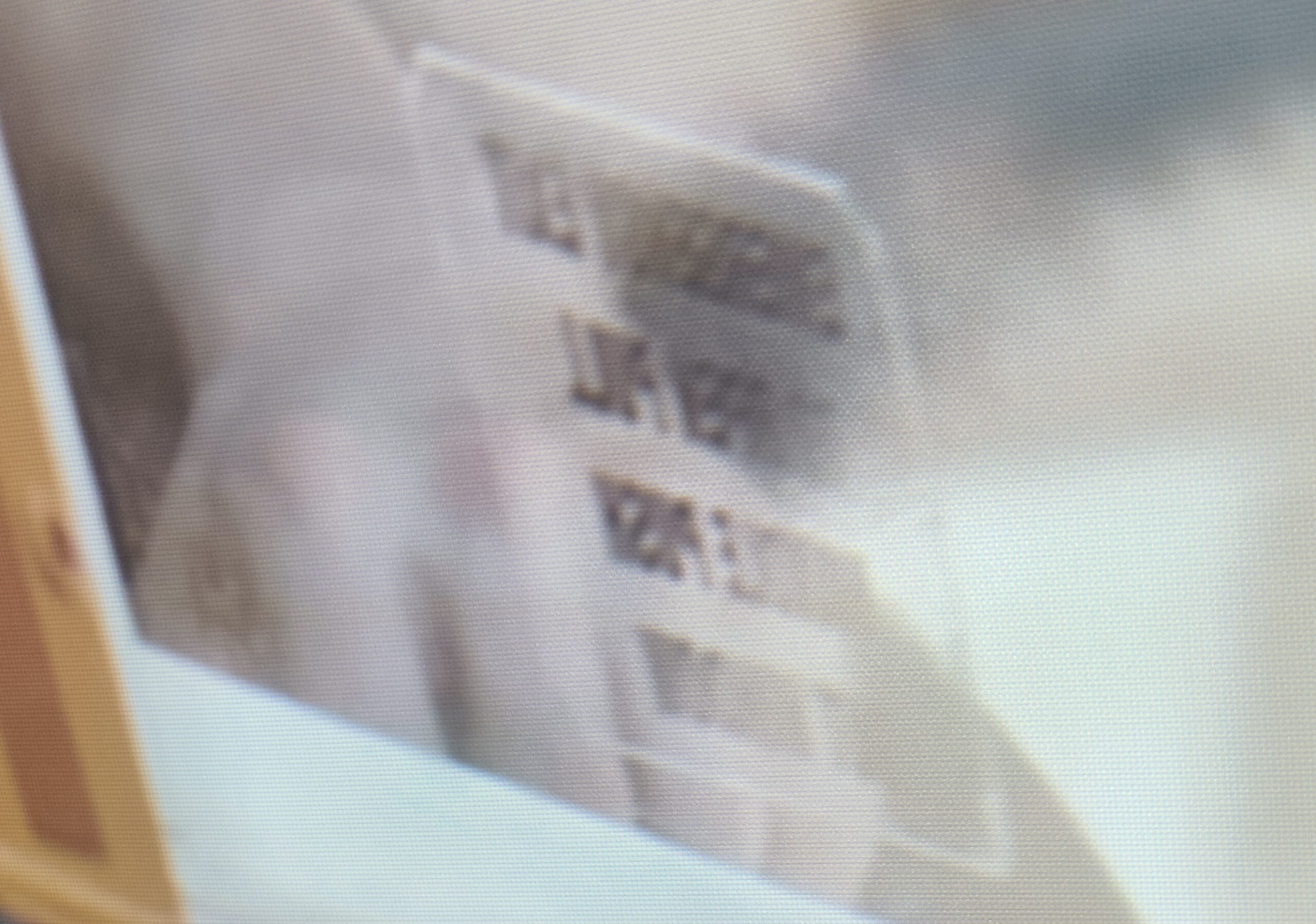

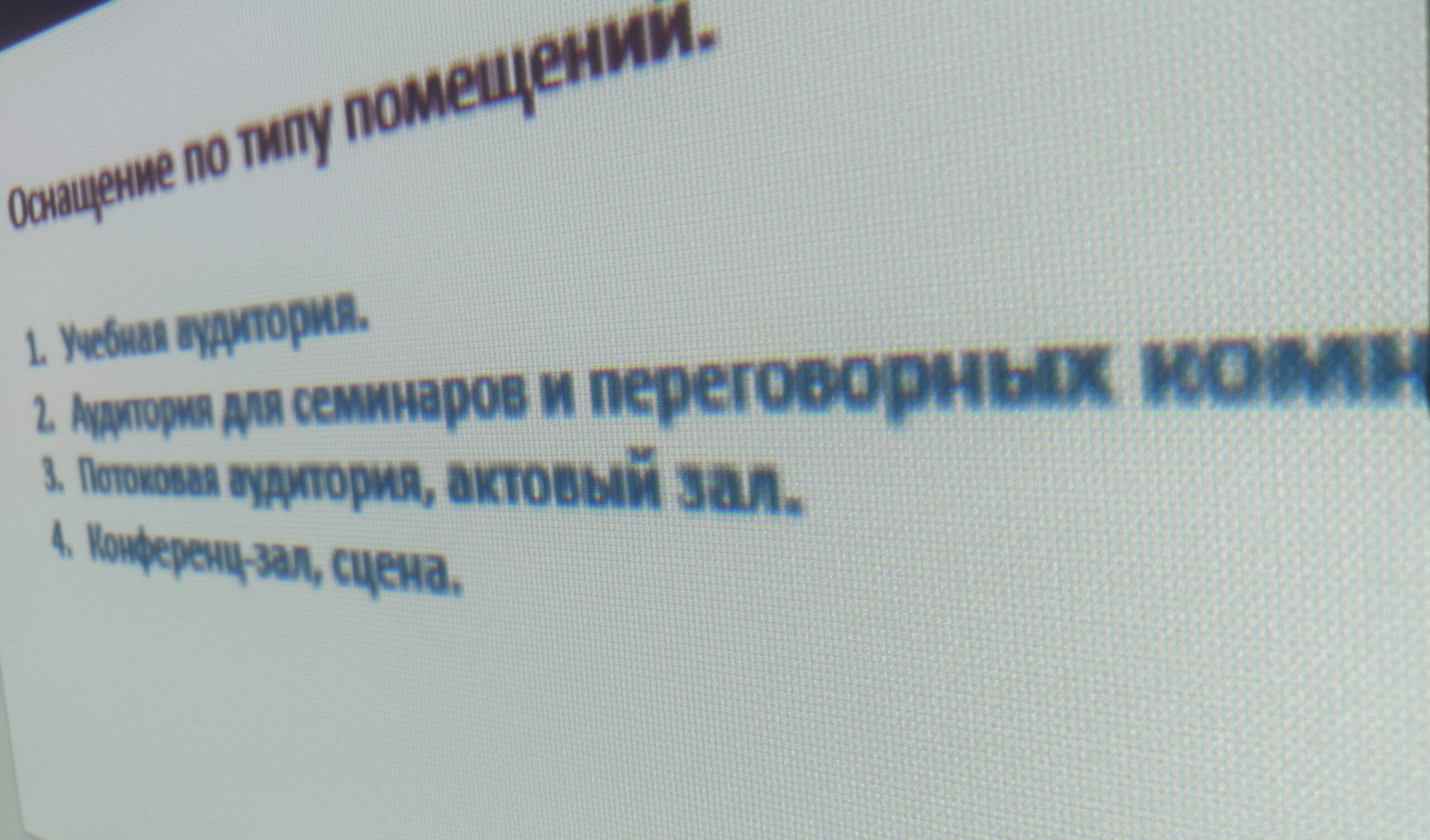

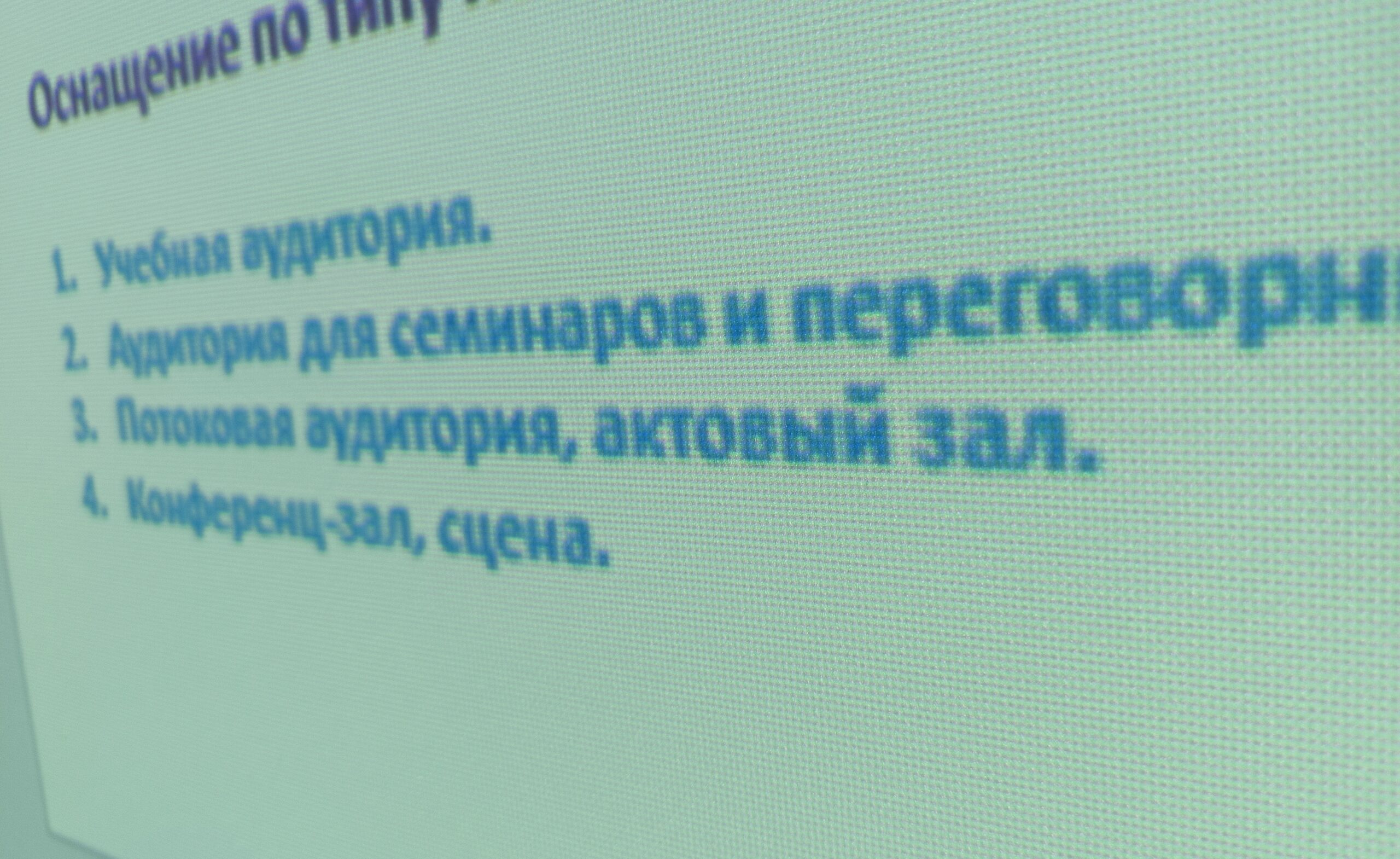

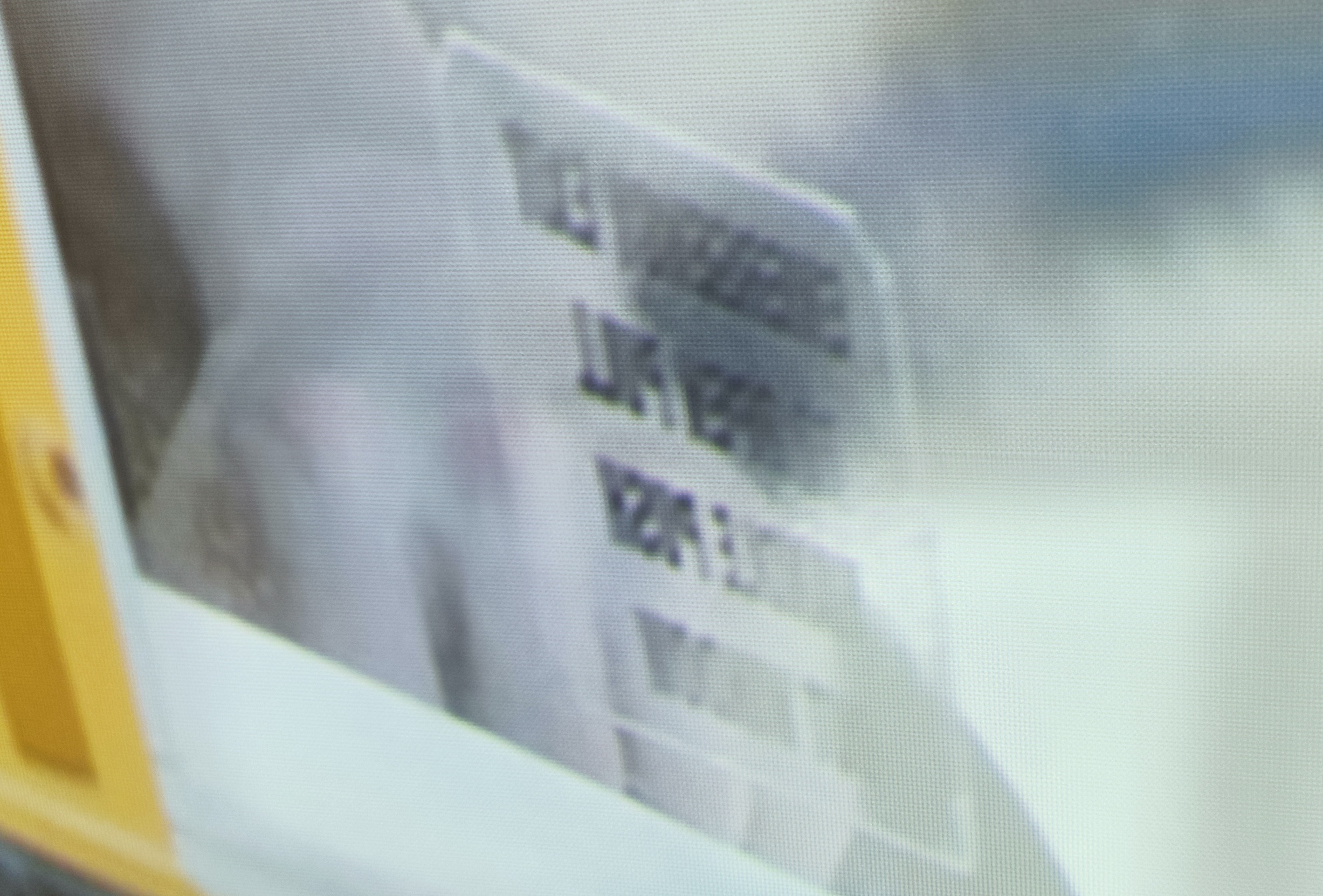

Точки, которые вы видите на этих снимках — текстура экрана, снимки сделаны с достаточно близкого расстояния, чтобы структуру полотна было хорошо видно. А вот пикселизации ни у одного из проекторов не наблюдается. Для DLP это нормально, а у 3LCD отсутствие точек, скорее всего, результат хорошей настройки призмы и объектива. Изображение получилось достаточно сглаженным, чтобы никакой пиксельной решетки не было заметно даже в упор. Остается только поблагодарить инженеров InFocus за столь удачную имплементацию технологии 3LCD.

Артефакты

У проекторов каждого типа есть артефакты изображения, связанными с особенностями технологии. Многие из них проявлялись у аппаратов первых поколений, а у более совершенных моделей стали незаметны, поскольку со многими недостатками производители проекторов научились успешно бороться с помощью фирменных технологий. Например, с нехваткой глубины черного цвета и пикселизацией изображения в 3LCD проекторах, как мы видели, инженеры InFocus отлично справились. Точно так же мы не увидели эффекта радуги у нашего лампового DLP-проектора InFocus IN0048SL — ни в динамичных видео, ни на каких-то сложных объектах. Но кое-что мы все-таки обнаружили.

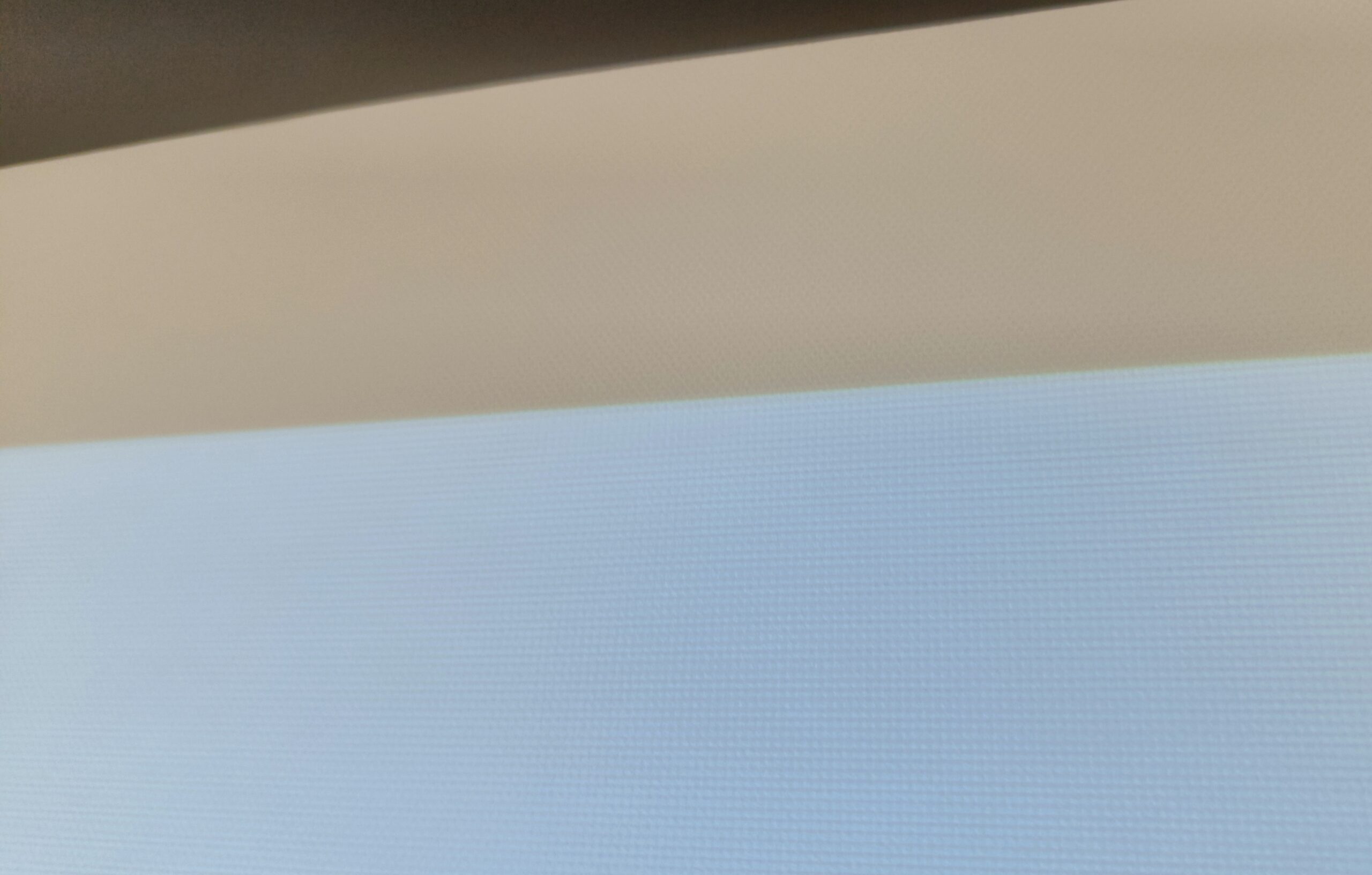

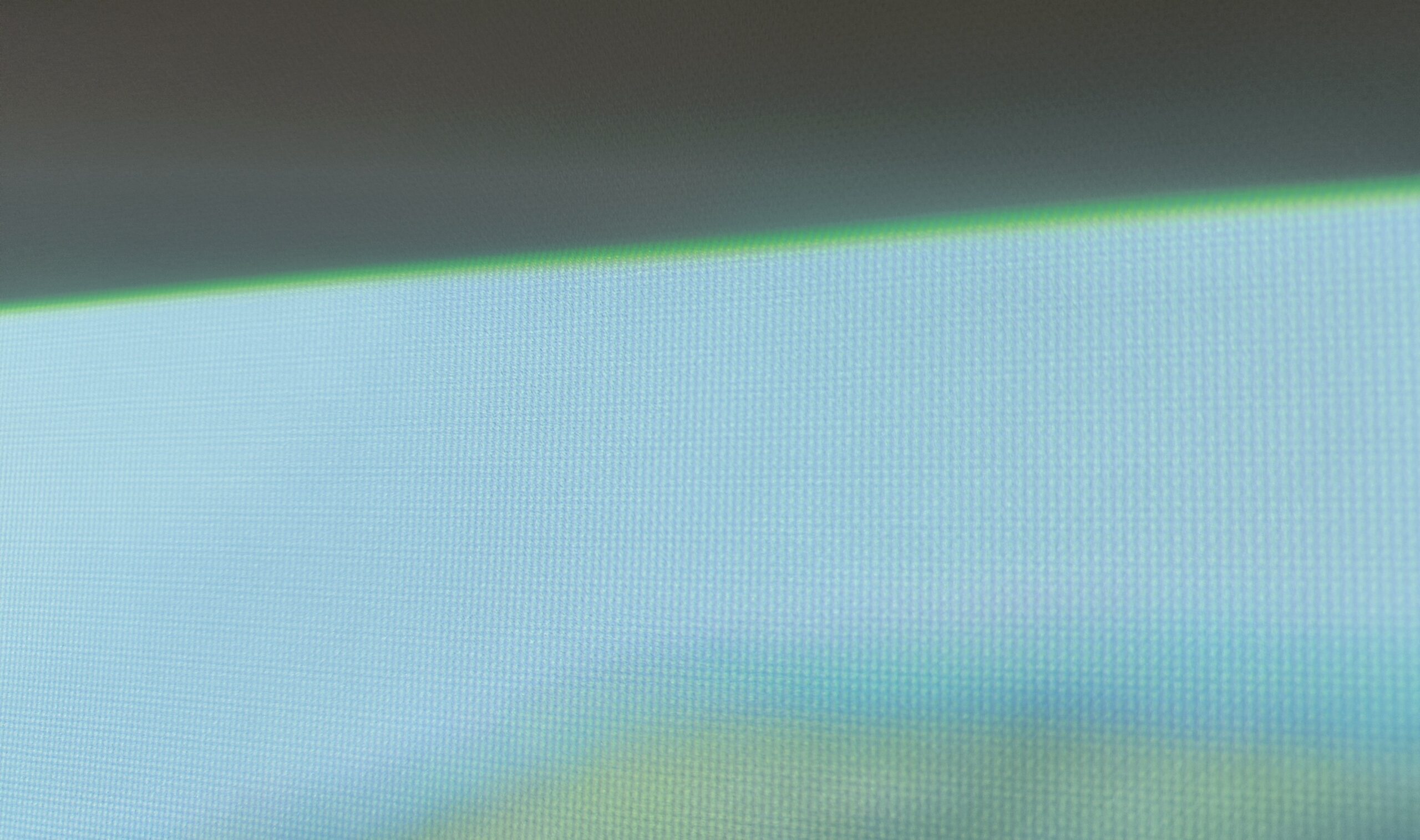

У 3LCD-проектора на верхней границе кадра, когда она белая, видна цветная полоска. Обусловлено ее появление работой сводящей призмы. При этом подобных цветных рамок на объектах в кадре никогда не появляется — ни на каком материале, ни при каких условиях. Мы целенаправленно провели множество экспериментов. В принципе, редкое появление этого эффекта по верхней кромке светлых фрагментов заметно зрителю лишь при максимальном приближении к экрану, и при обычном расположении от проекционного изображения смотреть кино не мешает,  неудобств никаких не причиняет. Это как пытаться рассмотреть в динамике те же структурные особенности полотна самих экранов – никому просто не приходит в голову развлекать себя подобными интеллектуальными девиациями.

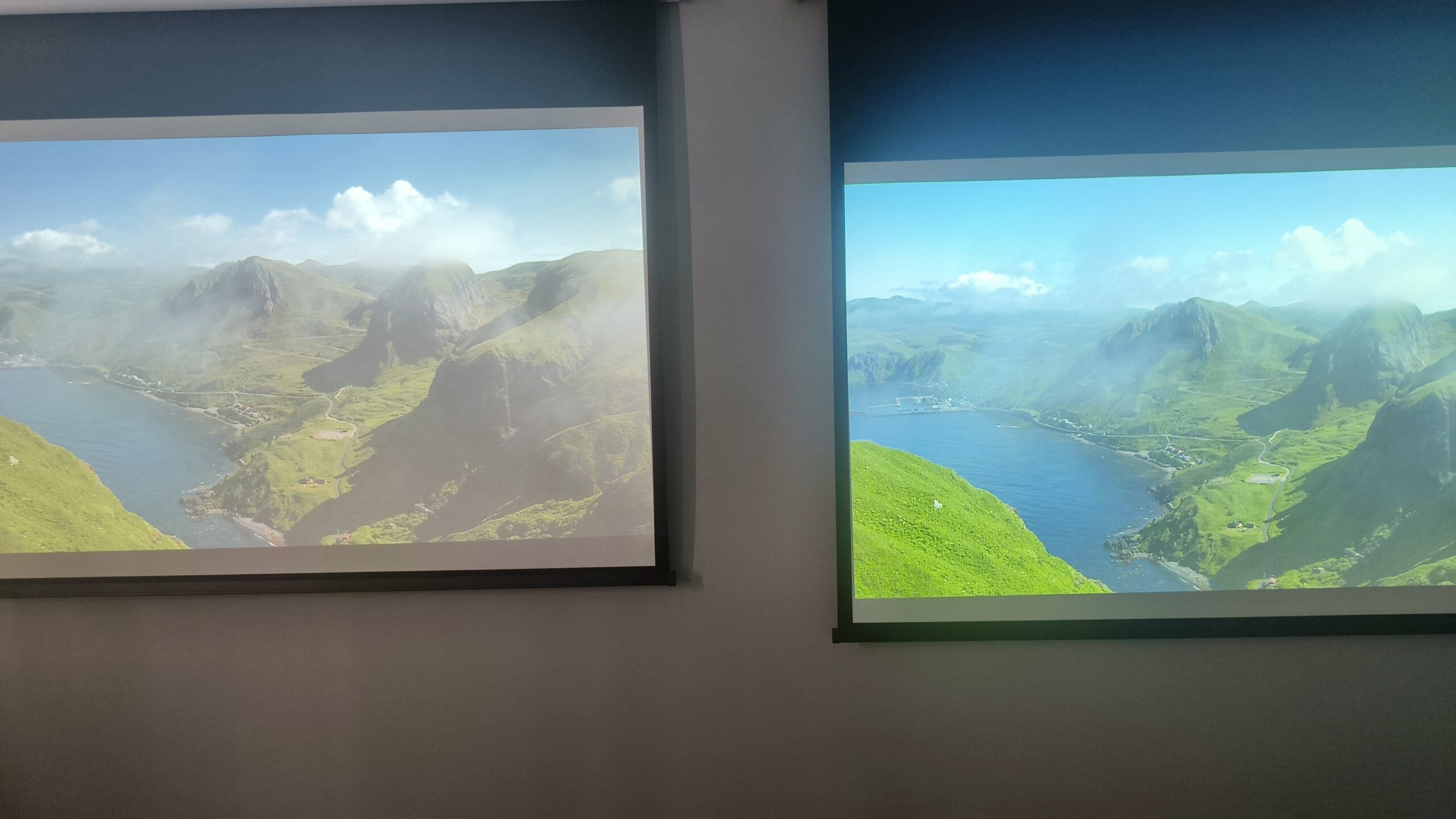

У DLP-проектора обнаружились артефакты с воспроизведением специфических движущихся объектов, таких как облака или дым. В их структуре возникают шумы, напоминающие марево, которое бывает в жару над горячими объектами. И легкая пикселизация. В принципе, если присмотреться к скриншоту, пикселизацию можно заметить и в статике, но на динамичной картинке артефакты заметны сильнее.

Динамическая картинка

Кстати, о динамике. Продемонстрировать ее тут, как вы понимаете, не получится, но различия неизбежно следуют из устройства проекторов. DLP-проектор формирует картинку последовательно из сменяющихся однотонных кадров трех цветов. На это у него уходит от трех до шести кадров, в зависимости от метода формирования картинки у конкретной модели — RGB, RGB + дополнительный сектор для повышения яркости, или RGBRGB. У 3LCD вся картинка формируется сразу за один проход. Таким образом, у 3LCD кадр формируется быстрее, что дает ему преимущество в FPS.

Выводы

У DLP-проекторов определенно есть некоторые преимущества перед 3LCD в части более естественного контраста и более мягкой цветопередачи, но проявляться эти преимущества наилучшим образом будут только в обстановке хорошо подготовленной, затемненной комнаты.

А в обычной гостиной нормального человека, где единственным средством затемнения являются плотные шторы, хорошо если достаточно длинные и широкие, 3LCD-проектор покажет себя великолепно, намного лучше, чем DLP. Здесь сыграет и его более высокая цветовая яркость, обусловленная применением зеркал вместо фильтров, и даже перекрученная контрастность, и богатая цветопередача.

И еще, благодаря более быстрому формированию кадра и соответственно более высокой частоте его обновления, 3LCD-проектор намного лучше подходит для игрового контента. Это известный факт, геймеры любят 3LCD.

Таким образом, именно для обычной, не особенно затемненной гостиной, переговорной комнаты или школьного класса, как альтернатива телевизору и для универсального применения, 3LCD подойдет лучше, чем DLP, и даже его недостатки пойдут ему на пользу. DLP-проектор будет предпочтительным выбором для воспроизведения контента в хорошо подготовленном помещении с качественным затемнением.

Важно также отметить, что 3LCD-проекторы больше по размерам, чем DLP-модели. Им требуется более интенсивная система охлаждения, соответственно они могут шумно себя вести, например, летом в жару или при высокой нагрузке. Поэтому для сложных инсталляционных проектов и работы в безостановочном режиме проекторы на основе технологии DLP с лазер-фосфорным источником света предпочтительней.

А вот с точки зрения визуальной эргономики и комфортабельности восприятия – мы единодушно присоединяемся к мнению, что технология 3LCD вкупе с хорошей яркой лампой смотрится однозначным фаворитом. InFocus LightPro IN1049 приятно удивил своими возможностями и универсальным функционалом, заставив некоторых зрителей даже задуматься об апгрейде своих рабочих и игровых конфигураций.
