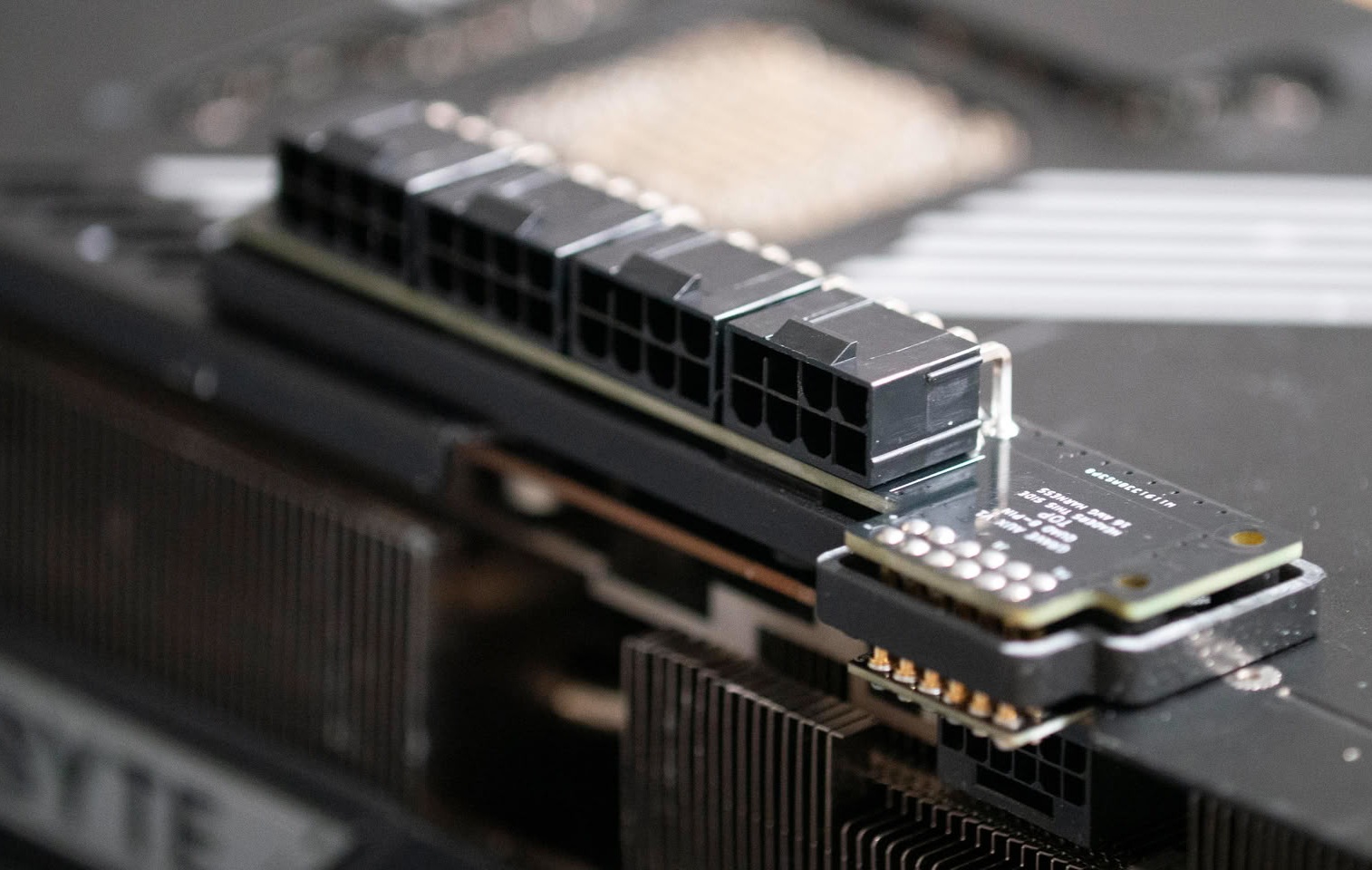

Пользователь Reddit под ником DallasGrave представил аппаратную модификацию Quad 2×8 Header Conversion для видеокарты NVIDIA GeForce RTX 5090. Она заменяет штатный разъем 12V-2×6 на четыре стандартных коннектора PCIe 8-pin. Решение распределяет нагрузку на двенадцать проводов вместо шести, которые используются в 12V-2×6 для передачи питания. При равной мощности это снижает силу тока на каждом проводнике и уменьшает температуру кабеля примерно на 20 градусов Цельсия. Конструкция прошла тестирование в режимах повышенного энергопотребления вплоть до 800 Вт.
Штатная NVIDIA GeForce RTX 5090 имеет тепловой пакет 575 Вт и один разъем 12V-2×6. Карта построена на архитектуре Blackwell, использует графический процессор GB202, 21 760 ядер CUDA, 32 Гбайт памяти GDDR7 с 512-битной шиной и интерфейс PCIe 5.0 x16. Официальная рекомендация NVIDIA для блока питания составляет 1000 Вт. Видеокарта была анонсирована на CES 2025 и поступила в продажу в продажу с рекомендованной ценой 1999 долларов. Разъем 12V-2×6 пришел на смену 12VHPWR и сохраняет 16-контактную схему, но имеет укороченные контакты определения и измененную конструкцию терминалов. Спецификация 12V-2×6 рассчитана на передачу до 600 Вт.
В модификации Quad 2×8 Header Conversion четыре 8-pin PCIe-коннектора дают двенадцать положительных проводников вместо шести у 12V-2×6. При нагрузке 800 Вт средний ток по положительным линиям 12V-2×6 составляет около 11,1 ампера на провод, тогда как в схеме с четырьмя 8-pin — около 5,6 ампера. Это объясняет снижение температуры кабеля примерно на 20 градусов Цельсия. При этом каждый 8-pin PCIe по спецификации рассчитан на 150 Вт, поэтому при 800 Вт средняя нагрузка на один коннектор достигает около 200 Вт, если вся мощность проходит через кабели, что выше паспортного уровня. Сама модификация является неофициальной и требует вмешательства в штатную конструкцию видеокарты.
DallasGrave продемонстрировал работоспособность переходника при повышенном энергопотреблении, однако такие решения не входят в спецификацию NVIDIA. Для RTX 5090 штатным остается один 12V-2×6, а альтернативные адаптеры и перепайки могут влиять на гарантию и безопасность. На рынке существуют штатные кабели 12V-2×6 от блоков питания и переходники 4x 8-pin to 12V-2×6, но они обычно не меняют разъем на самой видеокарте. Модификация DallasGrave отличается тем, что переносит питание на четыре 8-pin непосредственно через самодельный узел Quad 2×8 Header Conversion. Тесты при 800 Вт подтверждают распределение тока, но долговременная надежность и соответствие стандартам PCI-SIG в публикации TechPowerUp не раскрываются.
